扭矩传感器安装注意事项
发布日期: 2008-08-14   浏览次数: 6852
1、使用环境:扭矩传感器应安装在环境温度为0℃ 60℃,相对湿度小于90%,无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。

2、安装方式:

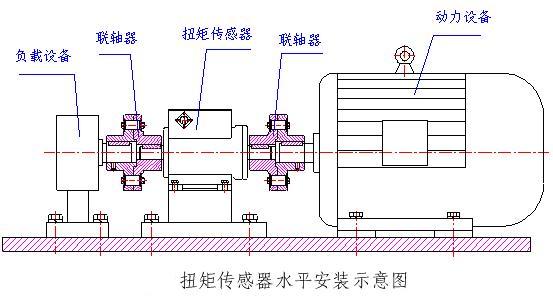

 (1)水平安装:

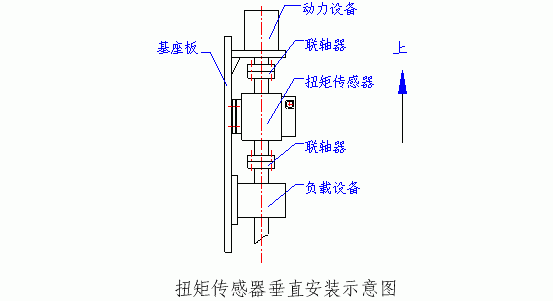

(2)垂直安装:

3、连接方式: 扭矩传感器与动力设备、负载设备之间的连接

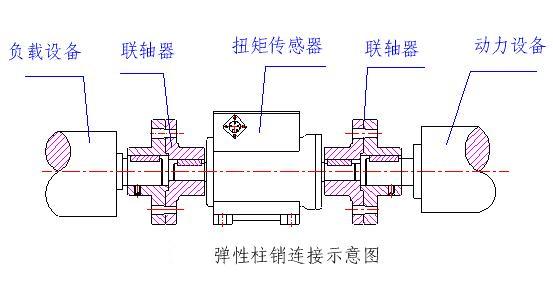

(1)弹性柱销联轴器连接: 此种连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-10-50



(2)刚性联轴器连接:这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。

4、安装要求

(1)        动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。

(3)        采用弹性柱销联轴器或刚性联轴器连接。在震动较大或同轴度大于0.05mm情况下,建议选用柔性联轴器,并在传感器左右两端加装轴承支架。

(4)       分别调整动力设备、负载、传感器的中心高和同轴度,要求小于0.05mm,然后固定;

5、安装步骤:

(1)根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的距离,调节原动机和负载的轴线相对于基准面的距离,使它们的轴线的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。

(2)将联轴器分别装入各自轴上。

(3)调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴线的同轴度小于Φ0.03mm,固定扭矩传感器在基准面上。

(4)紧固联轴器,安装完成。
