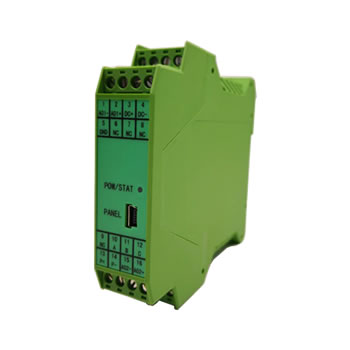

型   号: LT-102C力值测量模块
特点与用途: ¤  可适配各种型号力值传感器,不带显示,外形小巧,方便密集安装。

¤  非线性误差<0.05%F.S(测控15/秒条件下),显示分辨力:1/100000

¤  测量速度为15次、112次、240次,可通过参数设置选择。

¤  标配外部开入清零功能,外供电源5V±2%100mA

¤  通讯输出:RS232RS485可选,通讯速率:2400bps115200bps可选。

¤  变送输出:4-20mA0-5V0-10V,±5V±10V可选。

¤  10点折线修正功能。

¤  直流供电:844V DC具有防反接保护

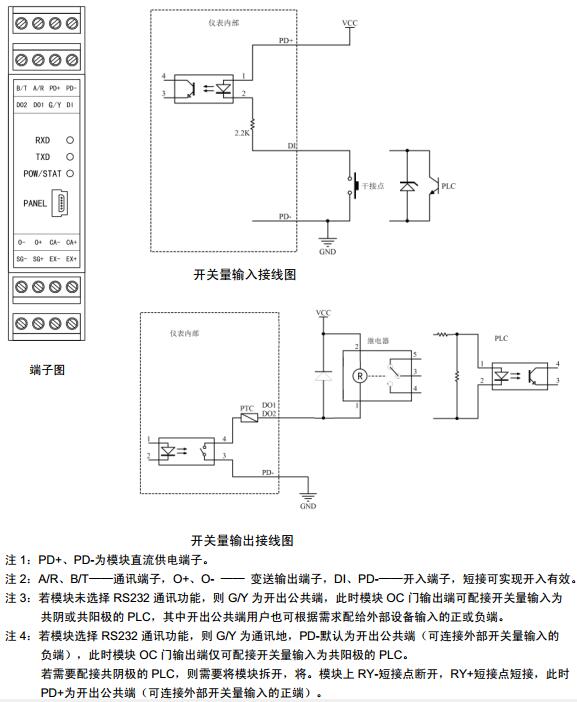

产品结构图:

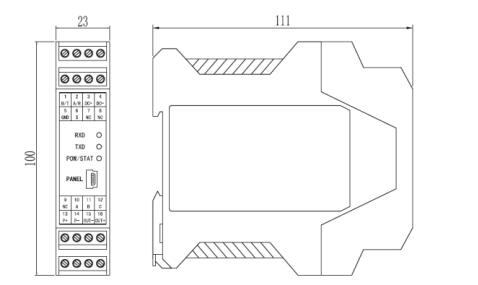

外形尺寸:

技术参数:

¤  基本规格

电源电压

DC 电源

10-24V AC 50/60 Hz10-24V DC

消耗功率

DC 电源

小于3.6W    典型值:1.8W(带载一个传感器)

绝缘电阻

100MΩ500V DC MEGA基准)

绝缘强度

2000V AC  (测试条件:50/60Hz1分钟)

抗干扰

IEC61000-4-2(静电放电),Ⅲ级

IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级

IEC61000-4-5(浪涌),Ⅲ级

运行环境

环境温度

-10~50

环境湿度

35~85 %R•H,无凝露

安装位置

室内,高度<2000m

¤  输入规格

传感器电源

DC 5V±2%100mAMAX

若需要200mAMAX)需在订货时提前注明

输入阻抗

10MΩ

零点调整范围

1012mV

增益输入范围

   112 mV

转换方式

SigmaDelta

测控速度

15120240/秒(通过参数设置)

非线性

±0.05%F•S(测控15bps

120、或240/秒测量速度时,非线性误差会有所增加)

增益漂移

10 ppm/℃

(连接传感器时须使用配套端子接插件,否则会恶化温漂特性)

输入信号

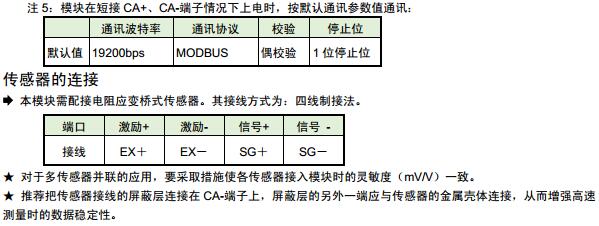

比例测量,配接4线制应变传感器

接点输入

1点外部开关量输入,可用于清零

¤  选配规格

模拟量输出

A1

电流输出(4~20)mA(0~10)mA(0~20)mA

光电隔离,分辨率:1/12000,负载能力:600Ω

A2

电压输出(1~5)V(0~5)V

A3

电压输出0~10V

A4

电压输出±5V

A5

电压输出±10V

通讯接口

MS1

RS232接口,Modbus-RTUTC ASCII协议

非隔离,应答时间:500μS(测量值)

MS2

RS485接口,Modbus-RTUTC ASCII协议
