| 型 号： |
LT-CR40彩色无纸记录仪（16路）
|
| 特点与用途： |
¤ 3.2英寸320 x 240分辨率彩色液晶显示器
¤ 标配8路万能输入，通过设置选择。
¤ 标配中英文双语界面，默认中文，可切换为英文
¤ 默认1秒记录间隔，最多记录8通道数据，可记录63小时
¤ 停电信息记录及查询
¤ 0.2级精度，测控周期0.1秒
¤ 标配USB接口，实现记录数据转储
¤ 可选配增加8路输入
¤ 最大可选配16点报警输出，实现各通道测量值的报警
¤ 可选配8路变送输出，可针对各通道测量值
¤ 可选配通讯接口，支持Modbus-RTU协议和TC-ASCII协议
|
|
| 产品结构图： |
|
|

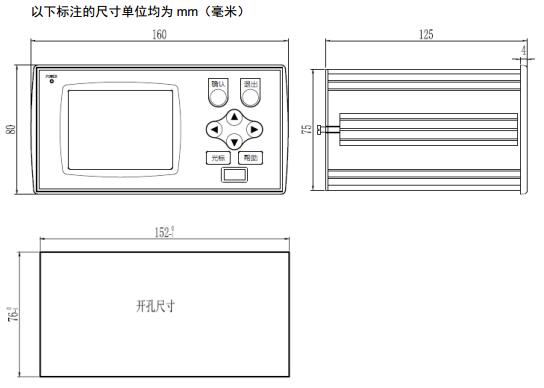

| 外形尺寸： |
|
|
| 技术参数： |
¤ 基本规格
|
电源电压 |
AC电源 |
180~240 V AC 50/60 Hz |
|
消耗功率 |
AC电源 |
20VA（包括选配功能） |
|
允许电压变动范围 |
电源电压的90%~110% |
|
允许的中断时间 |
少于1周的电源频率 |
|
绝缘电阻 |
≥100MΩ（500V DC MEGA基准） |
|
绝缘强度 |
2000V AC （测试条件：50/60Hz，1分钟） |
|
抗干扰 |
IEC61000-4-2（静电放电)，Ⅲ级
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级
IEC61000-4-5（浪涌），Ⅲ级 |
|
运行环境 |
环境温度 |
-20℃～50℃，避免阳光直射，温度变化率小于10℃/h |
|
环境湿度 |
20%～80%RH（温度5～40℃），
10%～50%RH（温度40～50℃），无凝露 |
|
安装位置 |
室内，高度＜2000m，最大可向后倾斜30°，左右水平 |
¤ 显示规格
|
显示 |
3.2英寸TFT彩色液晶显示屏（320×240点） |
|
亮度 |
可设亮度等级：70%～100% |
|
LCD保护功能 |
如果在指定的时间内没有任何键操作，LCD背光将变暗。 |
¤ 存储/转储规格
|
内部存储器容量 |
64Mbit |
|
数据转储媒体 |
U盘 |
|
数据转储协议 |
USB 1.1/2.0协议 |
|
U盘最大容量 |
最大32GB |
|
U盘文件系统 |
FAT16或FAT32 |
¤ 输入规格
|
输入通道数 |
仪表最多支持2个通道板共计16个测量通道 |
|
测量周期 |
0.1秒 |
|
基本误差* |
±0.2%F·S |
|
隔离 |
同一个通道板内的各测量通道不隔离，不同通道板之间隔离。 |
¤ 选配规格
|
通用
功能
P区 |
通用报警 |
D1 |
2点报警继电器输出，
均为常开+常闭双触点 |
250V AC/3A
阻性负载
扩展KA功能时不能选择D2 |
|
D2 |
8点报警继电器输出，
均为常开+常闭双触点 |
|
D3 |
8点报警继电器输出，
均为常开单触点 |
|
扩展
功能
B区 |
扩展输入 |
KI |
8路输入 |
|
扩展变送 |
KA |
8路变送输出 |
(4~20)mA输出，光电隔离，
分辨率：1/10000，负载能力：600Ω |
|
扩展报警 |
KT |
8点报警继电器输出，
均为常开+常闭双触点 |
250V AC/3A
阻性负载 |
|
通讯
接口 |
MS1 |
RS232C接口 |
光电隔离，
应答时间：小于500μS（测量值）
通讯协议通过软件选择
（TCASCII或Modbus-RTU） |
|
MS2 |
RS485接口 |
|
MS3 |
RS232C接口 |
打印接口为RS232。配接微型打印机 |

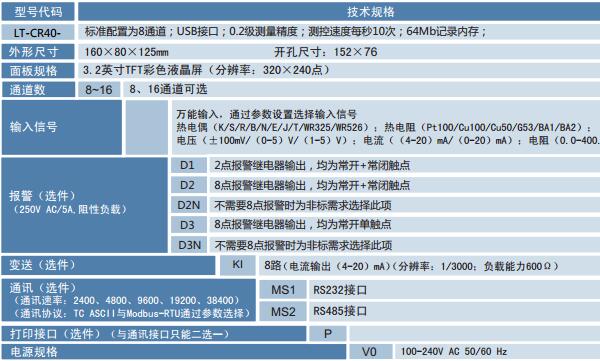

¤ 型谱
|
无纸记录仪表
|
|
