电源电压

AC电源

100~240 V AC 50/60 Hz

AC/DC电源

10~24V AC 50/60 Hz；10~24V DC

消耗功率

AC电源

7 VA以下

AC/DC电源

AC：6 VA以下；DC：5W 以下

允许电压变动范围

电源电压的90%~110%

绝缘电阻

≥100MΩ（500V DC MEGA基准）

绝缘强度

2000V AC  （测试条件：50/60Hz，1分钟）

抗干扰

IEC61000-4-2（静电放电)，Ⅲ级

IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级

IEC61000-4-5（浪涌），Ⅲ级

防护等级

IP65（产品前面板防护）（GB/T42-2008）

运行环境

环境温度

-30~60℃（保存：-40~65℃）

环境湿度

35~85 %R•H，无凝露

安装位置

室内，高度＜2000m

测量控制速度

0.1秒

基本误差

±0.2%F•S

显示范围

-1999~9999

显示规格

双4位LED显示（主显示窗+第二显示窗）

报警

输出

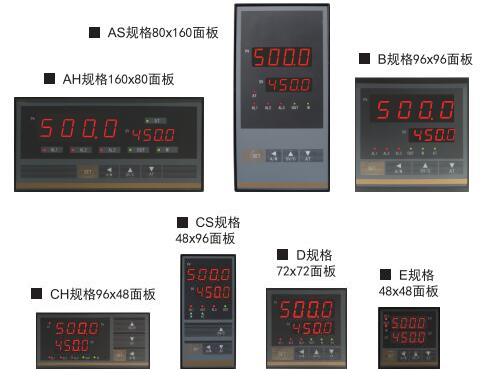

160×80尺寸

T1~T3

1~3点报警继电器输出，均为常开+常闭双触点

250V AC/3A

阻性负载

96×96尺寸

T1~T2

1~2点报警继电器输出，均为常开+常闭双触点

T3

3点报警继电器输出，均为单常开触点

96×48尺寸

T3

3点报警继电器输出，为单常开触点

72×72尺寸

T1~T2

1~2点报警继电器输出，1点常开+常闭双触点；1点常开触点

T3

3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点

48×48尺寸

T1~T2

1~2点报警继电器输出，1点常开+常闭双触点；1点常开触点

控制

输出

CA1

电流输出（4-20）mA、（0-20）mA

CA2

电压输出（0-5）V、（1-5）V

CA3

电压输出（0-10）V

CR

继电器输出（单常开）（250V AC/3A）

CQ

控固态继电器输出（SSR）（12V DC/21mA）

模拟量输出

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA

光电隔离，

分辨率：1/10000，负载能力：600Ω

A2

电压输出(0~5)V、(1~5)V

A3

电压输出（0-10）V

通讯

接口

MS1

RS232C接口

光电隔离，

应答时间：小于500μS（测量值）

通讯协议通过软件选择
（TCASCII或Modbus-RTU）

MS2

RS485接口

外供

电源

B1

24V±5%  50mA以下

B2

12V±5%  50mA以下
