| 型 号： |
LTH-BW-K 静载称重模块（5kg-500kg）
|
| 特点与用途： |
¤ 平面化，模块块化设计可方便的安装在各种称量线体，称量槽罐上
¤ 自合金钢制称重传感器，精度高，抗偏载，超载能力强，长期重复性好。
¤ 球形联接件，始终保持模块的垂直称重状态
¤ 含支撑螺栓，防设备倾覆设计且维护方便
¤ 传感器密封焊接，环境适应性较强
¤ 模块含过载保护装置，保护传感器免受冲击力损伤
¤ 适用于线体、槽罐等的配料过程称重控制
（量程范围：5kg- 500kg）
|
|

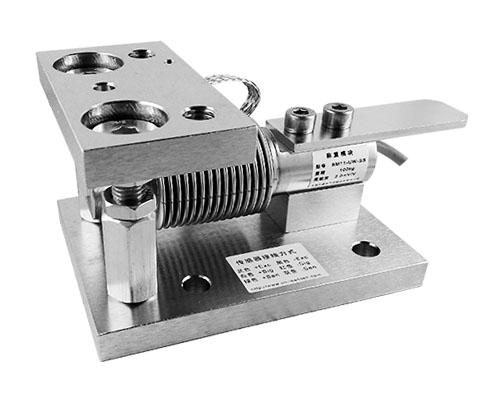

| 产品结构图： |
|
|

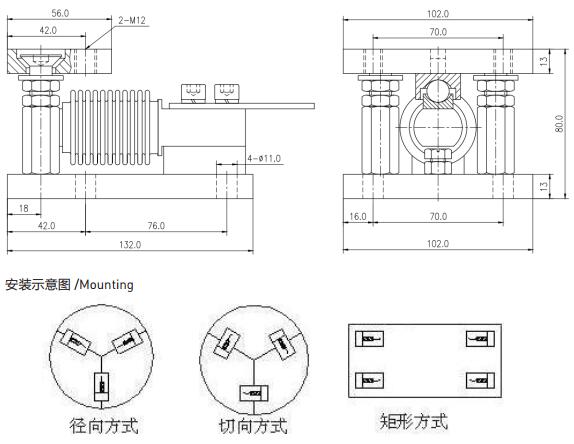

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
综合精度 |
≤ %F·S |
0.03（线性+滞后+重复性） |
|
灵敏度 |
mV/V |
2.0±10% |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
350±50Ω |
|
输出电阻 |
Ω |
350±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V |
|
材质 |
不锈钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
