| 型 号： |
LTH-W150 压式力传感器 （10KN-50KN）
|
| 特点与用途： |
¤ 采用不锈钢材料。
¤ 专为低轮廓测压力设计，高度低，变形量小。
¤ 量程10KN~50KN。
¤ 线长2m。
¤ 适用于各种小空间，小体积中的力值测量，广泛应用于工业、研发等领域的测量和控制。
¤ 适用于试验机、压装机、油压机、冷热压机等各类称重测力电子设备等。
（量程：10，20，30，50KN）
|
|

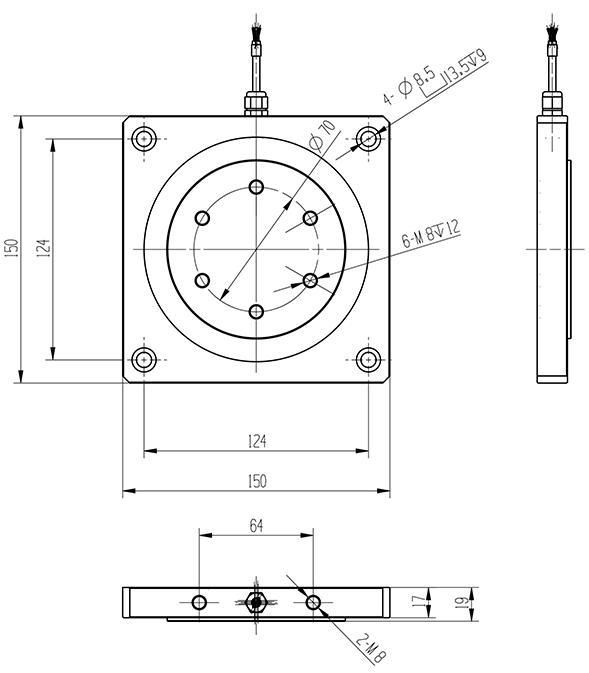

| 产品结构图： |
|
|
| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
综合精度 |
≤ %F·S |
0.1（线性+滞后+重复性） |
|
灵敏度 |
mV/V |
2.0±10% |
|
蠕变 |
≤ %F·S / 30min |
±0.1 |
|
零点输出 |
≤ %F·S |
±2 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +70 ℃ |
|
输入电阻 |
Ω |
350±50Ω |
|
输出电阻 |
Ω |
350±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
5-10 |
|
材质 |
不锈钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø3Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
压式力传感器
|
|
