  当前位置:首页>产品中心> 位移|角度传感器

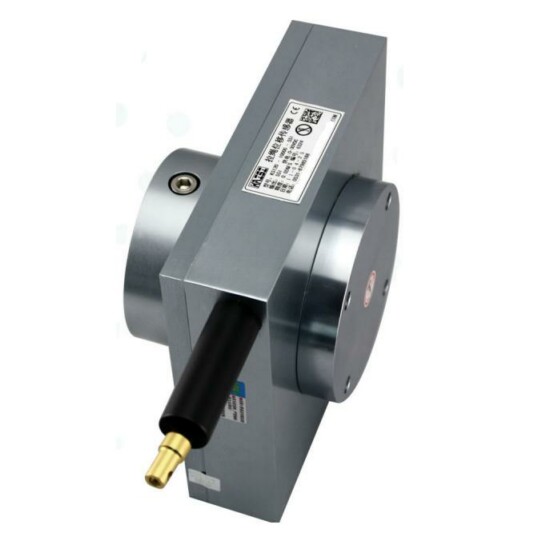

型   号: LT-WY10 拉线位移传感器(0-10000mm)
特点与用途: LT-WY10系列拉线位移传感器分为数字量输出型和模拟量输出型两个产品类。广泛用于直线导轨系统,液压气缸系统,试验机,伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制。

数字量输出型可以选择增量旋转编码器、绝对值编码器等,输出信号为方波ABZ信号或格雷码信号,行程最大可以做到10000mm,线性精度最大0.05%,分辨力根据配置不同最大可以达到0.004mm/p

模拟量输出型可以选择精密电位器,霍尔编码器,绝对值编码器等,输出信号可以为4-20mA0-5V0-10V、串行SSI和电阻信号等,最大行程可以达到10000mm,使用环境最大可以达到IP65的防护等级,-45℃到+125℃的宽温度环境下使用

产品结构图:

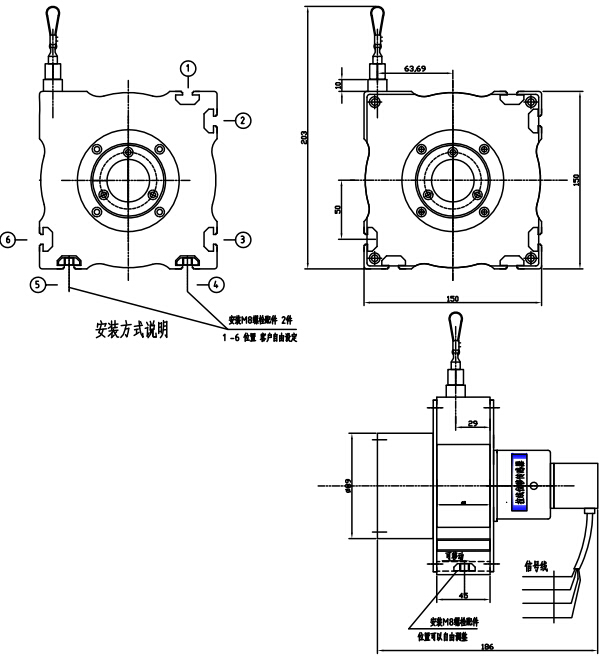

外形尺寸:
技术参数:

参数

数字量输出

模拟量输出

测量行程

0-10000mm

0-10000mm

传感器类型

增量型编码器

电阻10KΩ或5KΩ

钢丝绳

1.0mm高柔性进口涂塑钢丝绳

1.0mm高柔性进口涂塑钢丝绳

输出信号

集电极开路(NPN/PNP),推挽

0-5KΩ;0-10KΩ

长线驱动,电压输出

4-20mA2线制,3线制,4线制)

0-5V0-10V3线制,4线制)

转换电路

内置/外置

零点满度

可调节

线性精度

0.05%F·S

0.1%F·S

重复精度

0.01%F·S

0.01%F·S

分辨力(mm

0.04,0.05,0.1,0.2

理论无穷小

最大往复速度

1000mm/s

1000mm/s

往复频率

50Hz

50Hz

响应频率

最大300kHz





根据输出

1W

工作电压

DC5VDC12VDC24V

DC12VDC24V

出线口拉力

6N

6N



6000g

6000g

工作温度

-45 ~ +85

-45 ~ +85

寿

1000万次

1000万次

抗 震 动

10Hz1500Hz10G

10Hz1500Hz10G

电缆长度

4000mm

1000mm

防护等级

IP54

IP54
