| 型 号： |

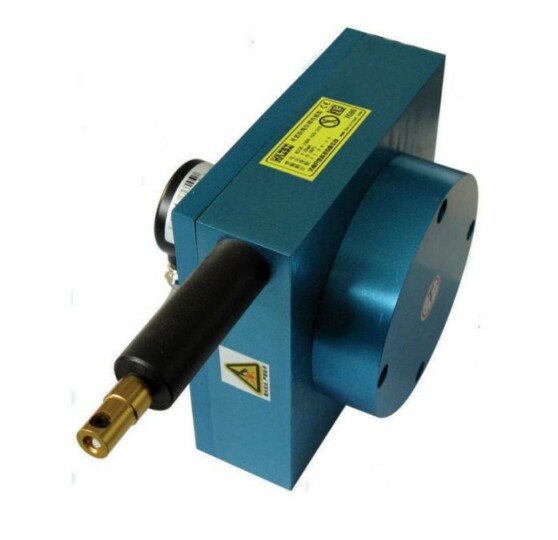

LT-WY5 拉线位移传感器（0-5000mm）
|
| 特点与用途： |
LT-WY5系列拉线位移传感器分为数字量输出型和模拟量输出型两个产品类。广泛用于直线导轨系统，液压气缸系统，试验机，伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制。
数字量输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到5000mm，线性精度最大0.05%，分辨力根据配置不同最大可以达到0.002mm/p
模拟量输出型可以选择精密电位器，霍尔编码器，绝对值编码器等，输出信号可以为4-20mA、0-5V、0-10V、串行SSI和电阻信号等，最大行程可以达到5000mm，使用环境最大可以达到IP65的防护等级，-45℃到+125℃的宽温度环境下使用
|
|
| 产品结构图： |
|
|

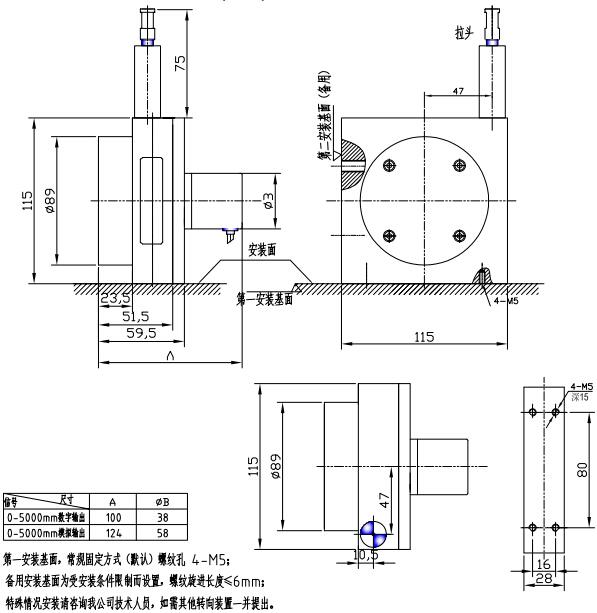

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
数字量输出 |
模拟量输出 |
|
测量行程 |
0-1500/3000/5000mm |
0-1500/3000/5000mm |
|
传感器类型 |
增量型编码器 |
电阻10KΩ或5KΩ |
|
钢丝绳 |
0.8mm高柔性进口涂塑钢丝绳 |
0.8mm高柔性进口涂塑钢丝绳 |
|
输出信号 |
集电极开路（NPN/PNP），推挽 |
0-5KΩ；0-10KΩ |
|
长线驱动，电压输出 |
4-20mA（2线制，3线制，4线制） |
|
0-5V；0-10V（3线制，4线制） |
|
转换电路 |
无 |
内置/外置 |
|
零点满度 |
无 |
可调节 |
|
线性精度 |
0.05%F·S |
0.1%F·S |
|
重复精度 |
0.01%F·S |
0.01%F·S |
|
分辨力（mm） |
0.03,0.0375,0.075,0.15,等 |
理论无穷小 |
|
最大往复速度 |
1000mm/s |
1000mm/s |
|
往复频率 |
50Hz |
50Hz |
|
响应频率 |
最大300kHz |
|
|
功 率 |
根据输出 |
＜1W |
|
工作电压 |
DC5V、DC12V、DC24V |
DC12V、DC24V |
|
出线口拉力 |
6N |
6N |
|
重 量 |
800g |
800g |
|
工作温度 |
-45 ~ +85℃ |
-45 ~ +85℃ |
|
寿 命 |
＞1000万次 |
＞1000万次 |
|
抗 震 动 |
10Hz到1500Hz，10G |
10Hz到1500Hz，10G |
|
电缆长度 |
4000mm |
1000mm |
|
防护等级 |
IP54 |
IP54 |
|
