| 型 号： |

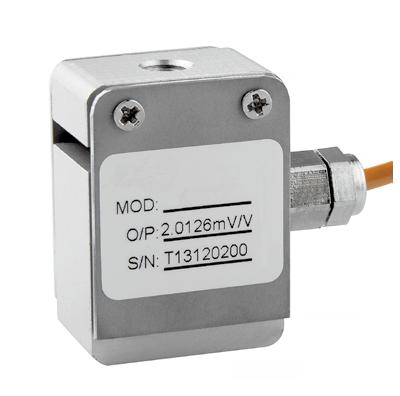

LTL-W7 拉压式传感器（5kg-100kg）
|
| 特点与用途： |
¤ 铝合金或合金钢材料
¤ 拉压双向受力
¤ 防护等级IP65, 耐腐蚀
¤ 用于手持推拉力计、电脑手机等按键、开关的弹力测试、 吊钩秤、其他测力或者力值计量使用
¤ 额定载荷：5kg，10kg，20kg，30kg，50kg，100kg
|
|
| 产品结构图： |
|
|

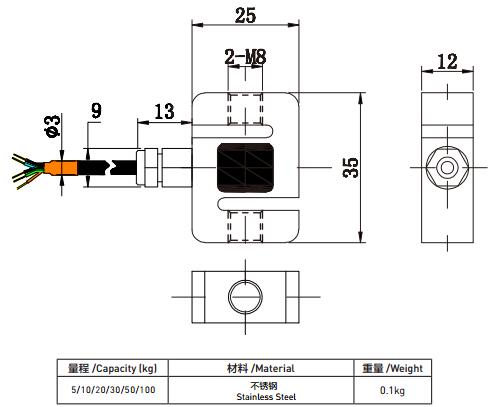

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
综合精度 |
≤ %F·S |
0.05（线性+滞后+重复性） |
|
灵敏度 |
mV/V |
2.0±10% |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F.S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.025 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.025 |
|
工作温度范围 |
℃ |
-10℃ ~ +40 ℃ |
|
输入电阻 |
Ω |
385±10Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
5-10 |
|
材质 |
铝合金或合金钢 |
|
防护等级 |
IP65 |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
电缆线尺寸 |
Ø3Х2000mm |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
拉压式力传感器
|
|
