¤  非接触数字信号传递功能，输出频率信号，精度高，稳定性好，抗干扰性强

¤  即可测量静止（静态）扭矩信号，也可测量旋转（动态）扭矩信号

¤  传递信号时与是否旋转，转速和转向无关。

¤  体积小，重量轻，两端为轴键连接，易于安装

¤  不需反复调零即可连续传递正反转扭矩信号

¤  没有集流环等磨损件，可以高转速长时间运行

Ø  信号方式及配套产品：

¤  直接将扭矩频率信号送给计算机或PLD进行处理；

¤  配套LT-SM扭矩显示仪，直接显示扭矩值；

¤  配套LT-YA、LT-YB系列扭矩转速功率仪直接显示扭矩、转速和功率值

¤  配套F/I或F/V信号转换模块，将频率信号转换为4—20m A或1—5V等常用模拟信号，方便客户信号采集。

¤  选用我公司专业的数据采集卡和配套软件、实现扭矩、转速等信号的采集、存储、打印、回放等功能。

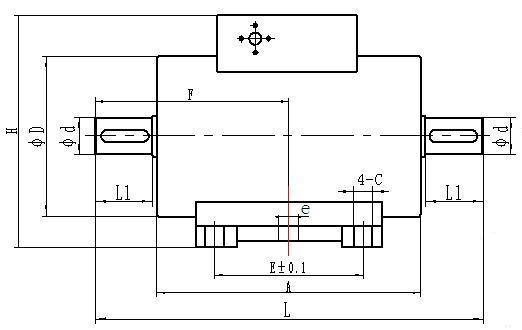

N·m	D	d	L	L1	E	e	4-C	A	H	h	B
5-100	78	18	188	28	72	10	M8	128	115	54	70
200	88	28	207	35	72	10	M8	133	124	60	70
300-500	98	38	240	45	72	10	M8	146	142	65	70
1K	108	48	275	60	69	-	φ11	149	152	70	90
1.5K/2K	118	55	298	70	69	-	φ12	152	164	77	90
3K/5K/6K	143	75	356	100	68	-	φ13	150	188	90	146
10K/15K/20K	158	98	388	118	80	-	φ14	146	215	109	170
30K	205	125	395	110	79	-	φ17	169	265	140	170
50K/60K	215	140	451	135	79	-	φ17	171	265	138	170
70K/100K	247	180	522	180	90	-	φ17	156	305	162	, 250

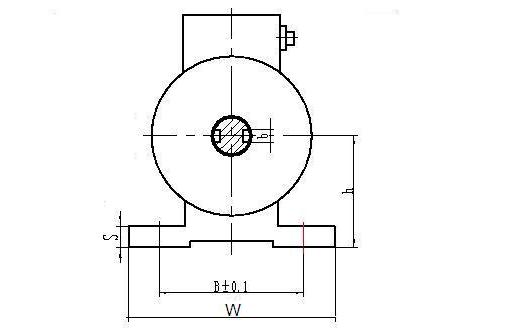

N·m	W	F	b	S	键槽尺寸 长*宽*高	备注	转速 （转/分）	自重 Kg
5-100	100	94	6	10	26×6×6	单键	9000	3.9
200	100	103	8	10	30×8×7	单键	8000	5
300-500	100	120	10	10	38×10×8	双键	7000	6.1
1K	120	137	14	15	50×14×9	双键	6300	9.6
1.5K/2K	120	149	16	15	60×16×10	双键	5600	13.7
3K/5K/6K	180	178	20	15	93×20×12	双键	4800	22
10K/15K/20K	200	194	28	15	108×28×16	双键	4000	34
30K	200	197	32	15	102×32×18	双键	3200	40
50K/60K	200	225	36	15	123×36×20	双键	2800	55
70K/100K	300	261	45	25	166×45×23	双键	2200	85

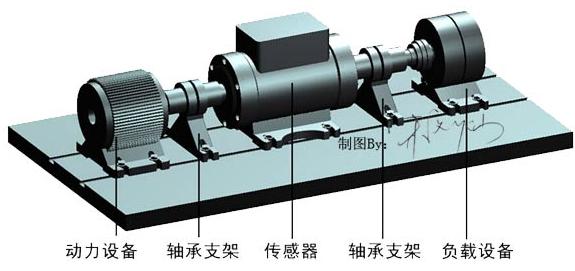

Ø  安装方法：

¤  测量传感器的轴径和中心高，待装。

¤  使用两组联轴器或法兰，将传感器安装在动力设备与负载之间。

¤  分别调整动力设备、负载、传感器的中心高和同轴度，要求小于0.01mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程或高转速传感器时，要严格保证连接的中心高和同轴度。否则可能造成测量误差及传感器的损坏。

¤  连接时可选用刚性或弹性联轴器，在震动较大或同轴度无法保证安装要求时（大于0.05mm，小于0.02mm），建议使用饶性、弹性或万向节联轴器；并在传感器底座与支撑架之间建议加10mm左右的橡胶垫，以减轻传感器安装不同心时对传感器的损坏。

¤  动力源及负载设备必须固定可靠避免振动；传感器的支撑底座必须有一定的强度。以保证安装的稳定性，避免造成过大的震动，否则可能造成测量数据不稳定，影响测量精度。

¤  联轴器应紧靠传感器两端的轴肩。传感器为精密测量仪器，安装使用中严禁撞击、敲打等剧烈冲击。

¤  传感器使用时推荐采用水平安装，进行其它角度的安装时，请慎重安装传感器不允许随过大的轴向和或弯矩，否则可能影响传感器的使用，甚至造成传感器的损坏。

参数	技术指标
量  程	5Nm、10Nm、20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm 1万Nm、2万Nm、3万Nm、5万Nm、10万Nm、20万Nm、30万Nm、50万Nm
供电电源	±15V DC（适用频率信号输出）、 24V DC（适用0-5V、1-5V或±5V电压或4-20mA电流信号输出）
扭矩信号	5～15Khz（幅值12V,零点10kHz）、4～20mA、1～5V、0-10V（可选）
转速量程	0～1000、3000、6000、8000转/分
转速信号	60脉冲/转(无积累误差，幅值12VDC)、4-20mA、1～5V
精    度	±0.25%、±0.5%
年稳定性	0.3%/年
绝缘电阻	≥200MΩ(100VDC)
环境温度	-20～60℃（可定制高温型-20～120℃）
相对湿度	0～90%RH
安全过载	150%F·S
极限过载	200%F·S
频率响应	1 ms
