| 型 号： |
LT-SAE增强型位移/角度数显仪
|
| 特点与用途： |
LT-SAE系列增强型位移/角度显示控制仪与各类电阻尺，电涡流位移传感器等配合，实现位移量的测量、显示、变送、记录及报警控制。
¤ 0.05级精度，测控速度每秒10次。显示范围-19999~45000。
¤ 面板按键及开关量输入置零功能。
¤ 8段折线修正功能。
¤ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差绝对值五种基本报警方式
¤ 4种可选配的外供电源。
¤ EMC达到III级，超强抗干扰能力，适应各种复杂现场
¤ 高效率宽电压的开关电源设计
¤ 输入、输出、外供、通讯全隔离
¤ 选配：通讯（RS232/RS485）、变送输出（4-20mA、0-5V、0-10V）和打印功能。
|
|

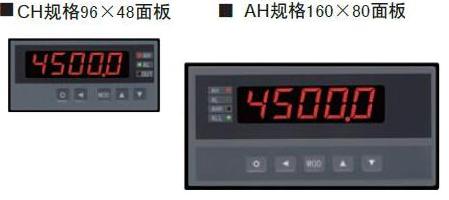

| 产品结构图： |
|
|

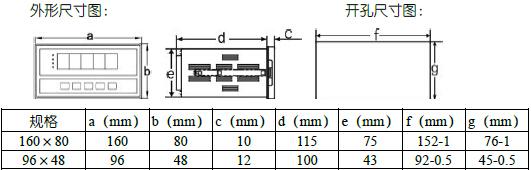

| 外形尺寸： |
|
|
| 技术参数： |
¤ 基本规格
|
电源电压 |
AC电源 |
100-240 V AC 50/60 Hz |
|
消耗功率 |
AC电源 |
7 VA以下 |
|
允许电压变动范围 |
电源电压的90 ~ 110 % |
|
绝缘阻抗 |
100MΩ以上（500 V DC MEGA基准） |
|
耐电压 |
在2000 V AC 50/60Hz下1分钟 |
|
抗干扰 |
IEC61000-4-2（静电放电)，Ⅲ级；
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级；
IEC61000-4-5（浪涌），Ⅲ级 |
|
防护等级 |
IP65（产品前面部分） |
|
周围环境 |
温度 |
-10 ~55℃；保存 -25 ~ 65℃ |
|
湿度 |
35 ~ 85 %RH；保存 35 ~ 85 %RH |
¤ 输入规格
|
测量控制速度 |
10次/秒 |
|
基本误差 |
±0.05 %F.S |
|
显示范围 |
-19999~ 45000 |
|
输入信号 |
电流 |
I |
4-20mA、0-10 mA、0-20 mA |
|
电压 |
V |
0-5V DC、1-5V DC |
|
电位器 |
W |
, , , , ,
500Ω~10KΩ |
|
数字滤波 |
惯性；平均值；移动平均 等 |
¤ 选配件规格
|
接点输入 |
K |
1点外部开入，用于清零 |
|
接点输出 |
T1-T4 |
1-4点，250VAC/3A 阻性负载 |
|
模拟量输出（分辨力 1/3000） |
A1 |
电流输出4~20mA、0~10mA、0~20mA |
|
A2 |
电压输出0~5V、1~5V |
|
A3 |
电压输出0~10V |
|
通讯接口 |
S1 |
TC ASCII协议 RS232 |
速率：2400；4800；9600；19200
地址：0 – 99
应答时间：500μS（测量值） |
|
S2 |
TC ASCII协议 RS485 |
|
M1 |
Modbus-RTU协议 RS232 |
|
M2 |
Modbus-RTU协议 RS485 |
|
打印接口 |
P |
硬件时钟 |
|
外供电源 |
B1 |
24V±5%，50mA以下 |
|
B1G |
24V±5%，100mA以下 |
|
B2 |
12±5%，50mA以下 |
|
B2G |
12±5%，100mA以下 |
¤ 型谱
|
位移|角度传感器
|
|
