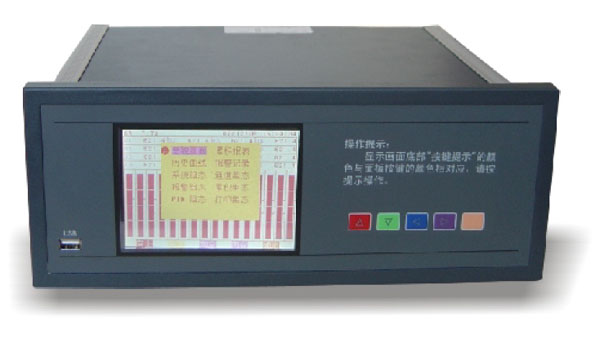

LT-CR70A型彩色无纸记录仪，功能强大，是新一代无纸记录仪；增强了测量、显示、存储、报等各项功能；依照可靠性工程的设计原则，结合最新的数字技术和多年工控产品设计生产经验，使本记录仪成为可靠性高、寿命长、现场适应力强、功能强大、操作方便的产品。兼容多种输入信号、高精度、低温漂、抗干扰能力强、显示分辨率高。广泛应用于生产设备、试验设备、过程控制所需的历史数据记录，报警记录，通断电记录等场合。

基本功能：

¤   台式机箱，5英寸、 320×234 高分辨率 TFT 彩色液晶屏。

¤  0.2 级精度，采样测控周期每通道0.1秒，巡回检测方式。

¤  8-64通道输入输入，精度高，温漂低，抗干扰能力强.

¤  记录间隔 0.1秒～60分钟可设。可存储 1 亿个测量数据（例：6通道，每5秒记录 1次则可记录多达3年)。

¤  标配 USB2.0 转储接口支持数据转储。最大支持 32GB U 盘， FAT16 或 FAT32 格式。

¤  铝合金外壳，可拆卸式端子。

¤  免费提供上位机数据管理软件，对数据进行浏览和分析.

显示&操作：

¤  5英寸分辨率320×234像素TFT彩色液晶显示屏，分辨率高.

¤  提供总貌、数字、曲线、棒图、信息等多种显示方式.

¤  数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面

¤  追忆曲线读数光标功能

¤  支持中英文画面.

可靠性&耐久性：

¤  铝合金密闭外壳设计，确保仪表在恶劣环境中正常使用.

¤  橡胶微动按键，使用寿命长.

¤  可拆卸式端子，配线更简单，方便现场操作.

抗干扰能力：

¤  通过了严格的EMC电磁兼容测试，获得了CE认证。（注）

注：Standards:

EN 55022:2010, EN 61000-3-2:2006+A1:2009+A2:2009,

EN 61000-3-3:2008, EN 55024:2010,

EN 60950-1:2006+A11:2009+A1:2010+A12:2011

n  显示

¤  320×234分辨力，视域尺寸103×79（mm）

¤  数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

¤  基本误差小于±0.2%F·S，数字显示范围-1999~9999

¤  测量分辨力：1/60000，16位AD转换器

¤  实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分(0.1秒仅适用于16通道以下)

¤  追忆曲线记录间隔从0.1秒到60秒连续可设。可选择循环或非循环两种记录方式

n  输入信号

¤  输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。

¤  直流电流：（4~20）mA，（0~10）mA，（0~20）mA

¤  直流电压：（1~5）V，（0~5）V

¤  热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53

¤  热电偶：K，S，R，B，N，E，J，T

¤  其它输入信号或分度号需在订货时注明。

n  报警输出

¤  继电器输出：触点容量220VAC，3A，阻性负载

¤  共用2点报警，可按通道的各报警点值设定

n  外供电源

¤  24VDC电源：用于给变送器供电，负载能力≧200mA

n  通讯接口（选择功能）

¤  光电隔离

¤  RS232、RS485标准，在订货时注明

¤  通讯速率9600，19200，57600，115200通过设定选择

¤  配套测试软件，提供组态软件和应用软件技术支持

¤  可选Modbus RTU通讯协议与上位机通讯

n  电源条件

¤  220VAC供电的仪表：220V±10%，功耗小于15VA

¤  24VDC供电的仪表：24V±10%，功耗小于15VA

¤  注：实际功耗与仪表总通道数有关

n  环境

¤  工作温度范围：0℃~50℃

¤  储藏温度范围：-20℃~60℃

¤  工作湿度范围:低于85%R.H
