¤  基本规格

电源电压	AC电源	100~240 V AC 50/60 Hz
	AC/DC电源	10~24V AC 50/60 Hz；10~24V DC
消耗功率	AC电源	7 VA以下
	AC/DC电源	AC：6 VA以下；DC：5W 以下
允许电压变动范围		电源电压的90%~110%
绝缘电阻		≥100MΩ（500V DC MEGA基准）
绝缘强度		2000V AC  （测试条件：50/60Hz，1分钟）
抗干扰		IEC61000-4-2（静电放电)，Ⅲ级 IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级 IEC61000-4-5（浪涌），Ⅲ级
防护等级		IP65（产品前面板防护）（GB/T42-2008）
运行环境	环境温度	-30~60℃（保存：-40~65℃）
	环境湿度	35~85 %R•H，无凝露
	安装位置	室内，高度＜2000m

¤  输入规格

测量控制速度	0.1秒
基本误差	±0.05%F•S
显示范围	-199999~999999
显示规格	单6位LED显示

¤  输入信号类型说明

,

热电阻 （RTD）	Pt100	-200~850℃
	Cu50	-50~150℃
	Cu100	-50~150℃
	BA1	-200~650℃
	BA2	-200~650℃
	G53	-50~150℃
热电偶 （TC）	K	-200℃~1370℃
	S	-50℃~1760℃
	R	-50℃~1760℃
	B	250℃~1820℃ （注*）
	N	-200℃~1300℃
	E	-200℃~1000℃
	J	-200℃~1200℃
	T	-200℃~400℃
	W-Re3/25	0℃~2310℃
	W-Re5/26	0℃~2310℃
直流电流 （DCA）	4mA~20mA	4mA~20mA
	0mA~10mA	0mA~10mA
	0mA~20mA	0mA~20mA
直流电压 （DCV）	1V~5V	1V~5V
	0V~5V	0V~5V
	-100mV~100mV	-100mV~100mV
	-20mV~20mV	-20mV~20mV
电阻		0 ~ 400Ω
远传压力表		40 ~370Ω

¤  选配规格

接点输入	K		1点外部开入，用于清零
报警 输出	160×80尺寸	T1~T4	1~4点报警继电器输出，均为常开+常闭双触点		250V AC/3A 阻性负载
	96×48尺寸	T1~T2	1~2点报警继电器输出，均为常开+常闭双触点
		T3	3点报警继电器输出，为单常开触点
	O		报警选择OC门输出（电压应小于40V DC，电流应小于40mA），省略表示报警继电器输出
模拟量 输出	A1		电流输出(4~20)mA、(0~10)mA、(0~20)mA		光电隔离，分辨率：1/10000，  负载能力：600Ω
	A2		电压输出(0~5)V、(1~5)V
	A3		电压输出（0-10）V
	A4		电压输出（-5V~+5V）
	A5		电压输出（-10V~+10V）
快速模拟量输出	F		适用于测控速度200次/秒以上的模拟量输出
外供 电源	B1		24V±5%  50mA以下
	B2		12V±5%  50mA以下
	B3		10V±5%  50mA以下
通讯 接口	S1		RS232接口（仅限A尺寸）	光电隔离， 应答时间：小于500μS（测量值） 通讯协议通过软件选择 （TCASCII或Modbus-RTU）
	S2		RS485接口

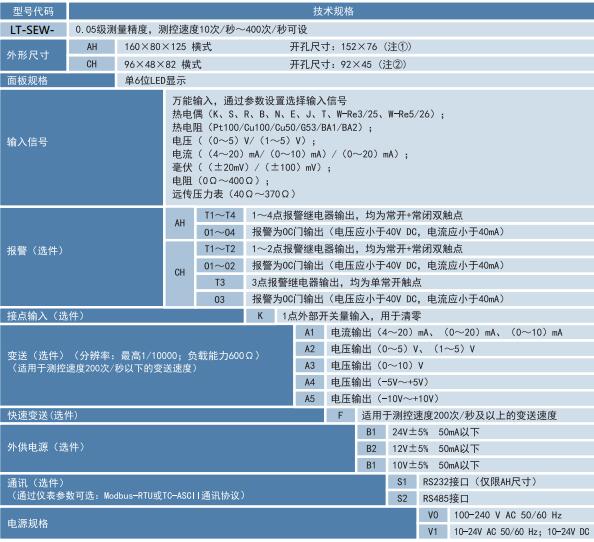

¤  型谱
