  当前位置:首页>产品中心> 压式力传感器

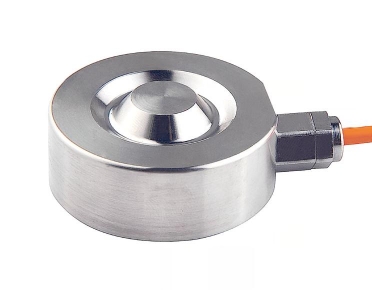

型   号: LTH-W3 压式力传感器(50N-120kN)
特点与用途:

此款测力传感器的尺寸很小且设计可靠,采用优质不锈钢制成,受力方式简单,易于使用。待测力作用于球状触面上,与测力传感器中轴线垂直。由于其尺寸小,特别适合于安装在对空间有较高要求的特殊结构且需要测量压力的地方。

¤  专为低轮廓测压力设计。

¤  结构小巧紧凑,适用于各种测试和称重系统,研发等工业测量领域。

¤  量程 50N ~120KN

¤  线长2m

¤  采用不锈钢材料,全封闭不锈钢盖板,适用于各种恶劣的环境。

¤  结构小巧,低外形轮廓。

¤  外观可定制。

¤  用于压装机械,轴承的装配机械、轮轴识别。

¤  动态冲压设备的瞬间力值检测和控制。

¤  料斗秤和料罐秤的动态重量控制。

(量程:501002003005001K2K3K5K10K20K50K60K100K120KN

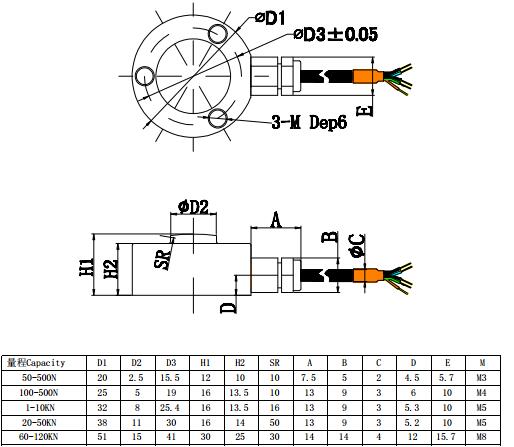

产品结构图:
外形尺寸:

技术参数:

参数

单位

技术指标

综合精度

 %F·S

0.5(线性+滞后+重复性)

灵敏度

mV/V

1.5±0.05

蠕变

 %F·S / 30min

±0.1

零点输出

 %F.S

±2

零点温度系数

 %F·S / 10

±0.05

灵敏度温度系数

 %F·S / 10

±0.05

工作温度范围

-20 ~ +80

输入电阻

Ω

385±10Ω

输出电阻

Ω

350±3Ω

安全过载

%F·S

150%F·S

绝缘电阻

MΩ

5000 MΩ(50 VDC

激励电压

V

5V-10V

材质

不锈钢

防护等级

IP67

电缆线尺寸

Ø4Х1500mm

接线方式

电源:红(+) 黑(-       输出:绿(+ 白(-



外接变送器后,可设计成12VDC24VDC供电,05V420mARS485/MODBUS信号输出
