| 型 号： |

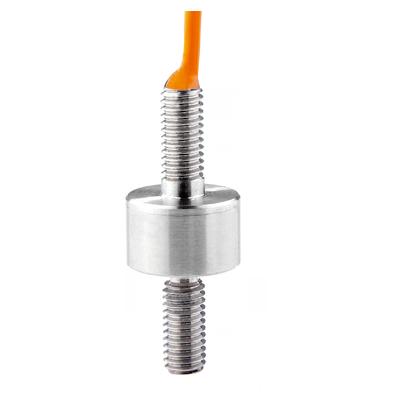

LTL-W5拉压式传感器（10kg-500kg）
|
| 特点与用途： |
¤ 不锈钢材料，拉压双向受力
¤ 微型传感器，变形量小
¤ 防护等级IP66，耐腐蚀
¤ 主要用于推拉力计，料斗秤，工业测量系统
¤ 额定载荷：10kg，15kg，20kg，30kg，50kg，100kg，200kg，300kg，400kg，500kg
|
|
| 产品结构图： |
|
|

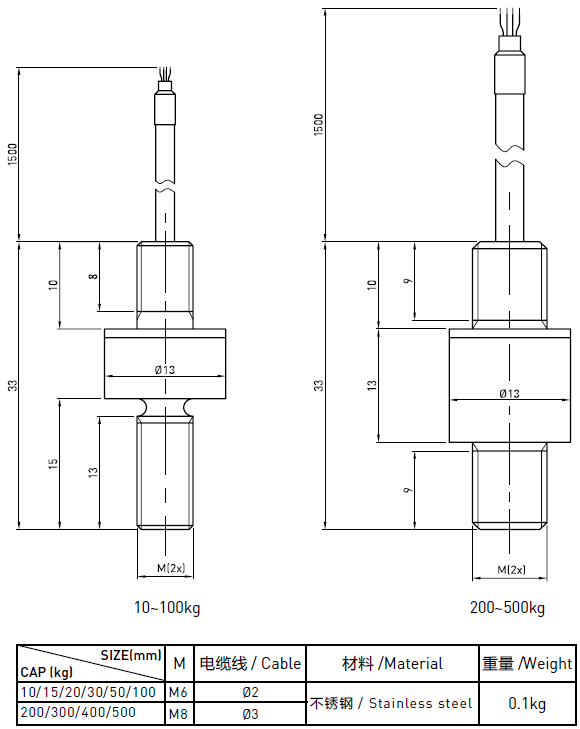

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
综合精度 |
≤ %F·S |
1（线性+滞后+重复性） |
|
灵敏度 |
mV/V |
1.0±20% |
|
蠕变 |
≤ %F·S / 30min |
±0.1 |
|
零点输出 |
≤ %F.S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
385±10Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
5V-10V |
|
材质 |
不锈钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø2Х1500mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
拉压式力传感器
|
|
