  当前位置:首页>产品中心> 压式力传感器

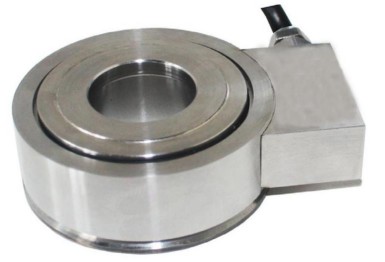

型   号: LTH-K 垫圈力传感器(0.3t-45t)
特点与用途:

·         该环形力传感器主要用于测量夹紧及螺丝拧紧时的力值。用于测试台和测试设备,以测量螺栓拧紧力或施加到主轴传动机构上的压力,或用于需要具有环形几何结构紧凑设计的测力传感器的其它应用场合。应用领域涵盖压力机心轴、切削工具、螺旋桨轴力测量。

传感器应安装在足够硬的水平磨面上。测力传感器测量单压力时由外环支撑,待测力作用于内环面上,与测力传感器中轴线垂直。

¤  不锈钢材料传感器,不易形变。采用金属箔 式应变片技术。

¤  测量夹紧力和螺栓拧紧力的环形传感器

¤  可用于测量垫圈(垫片)压力

¤  紧凑设计

¤  用于测量从 0.3t  直至 150t  的力

¤  防护等级 IP65

产品结构图:

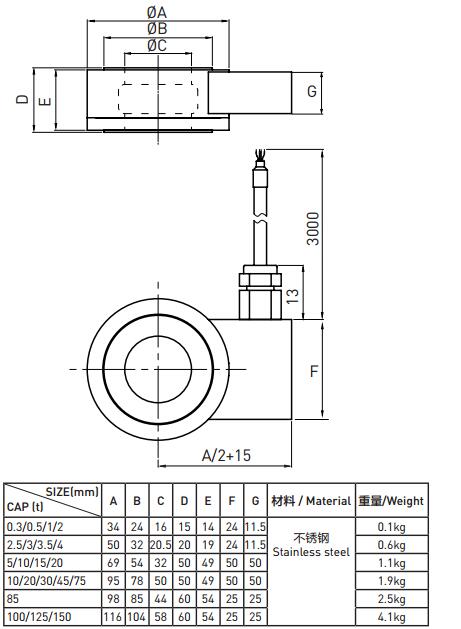

外形尺寸:

技术参数:

参数

单位

技术指标

综合精度

%F·S

2.0(线性+滞后+重复性)

灵敏度

mV/V

1.0±0.05

蠕变

%F·S / 30min

±0.5

零点输出

%F.S

±2

零点温度系数

%F·S / 10

±0.05

灵敏度温度系数

%F·S / 10

±0.05

工作温度范围

-20 ~ +80

输入电阻

Ω

385±10Ω

输出电阻

Ω

350±3Ω

安全过载

%F·S

150%F·S

绝缘电阻

MΩ

5000 MΩ(50 VDC

激励电压

V

5V-10V

材质

合金钢

防护等级

IP65

接线方式

电源:红(+) 黑(-       输出:绿(+ 白(-

电缆线尺寸

Ø3Х2000mm
