| 型 号： |
LTN-F3 三维力传感器（20kg-500kg）
|
| 特点与用途： |
¤ 不锈钢材料
¤ 三维力测量
¤ 精度高，防护等级IP65
¤ 相互干扰误差小
¤ 用于机器人手过载保护、自动化工具等工业测量系统
¤ 额定载荷：20kg，30kg，50kg，100kg，150kg，200kg，300kg，500kg
|
|

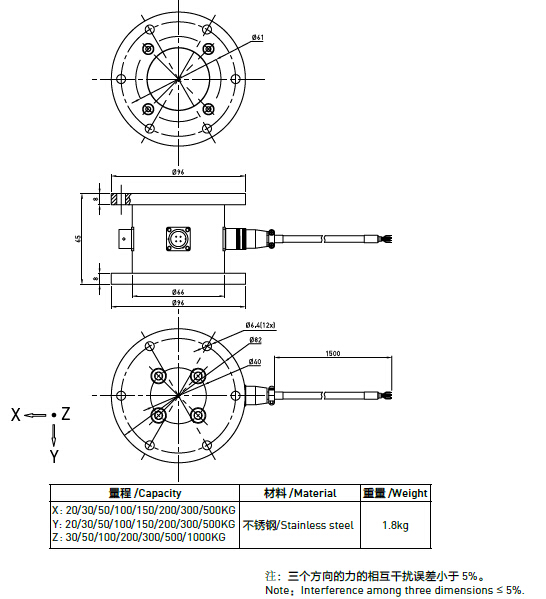

| 产品结构图： |
|
|
| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
综合精度 |
≤ %F·S |
0.5（线性+滞后+重复性） |
|
灵敏度 |
mV/V |
1.0±0.005 |
|
零点输出 |
≤ %F.S |
±2 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-10℃ ~ +60 ℃ |
|
输入电阻 |
Ω |
385±10Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
激励电压 |
V |
5V-10V |
|
材质 |
不锈钢 |
|
防护等级 |
IP65 |
|
接线方式 |
电压: 输入+(红) 输入- (黑) ;
Fx: 信号+(绿) 信号- (白);
Fy: 信号+(蓝) 信号- (黄);
Fz: 信号+(棕) 信号- (灰) |
|
电缆线尺寸 |
3ХØ5Х2000mm |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
三|六维力传感器
|
|
