  当前位置:首页>产品中心> 压式力传感器

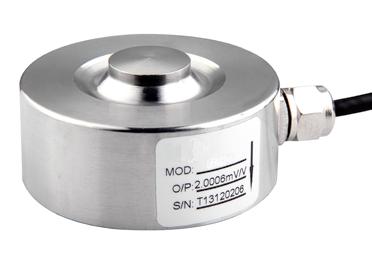

型   号: LTH-W12 压式力传感器(20kg-5000kg)
特点与用途:

此款测力传感器的尺寸很小且设计可靠,采用优质不锈钢制成,因此可用于大多数工业领域中的实验室和试验部门。

受力方式简单,易于使用。待测力作用于球状触面上,与测力传感器中轴线垂直。由于其尺寸小,特别适合于安装在对空间有较高要求的特殊结构且需要测量压力的地方。例如开关压力检测,热压机械压力检测,压桩机械压力检测,汽车、摩托车、自行车装配过盈力的检测等测力场所。

¤  用于压力测量

¤  力引入方式简单

¤  紧凑,小尺寸

¤  安装简便

¤  安装高度非常低

¤  防护等级 IP65

¤  满量程值精度优于 0.1%

(量程:20,50,100,200,300,500,1000,2000,3000,5000,6000,7000,8000,10000kg)

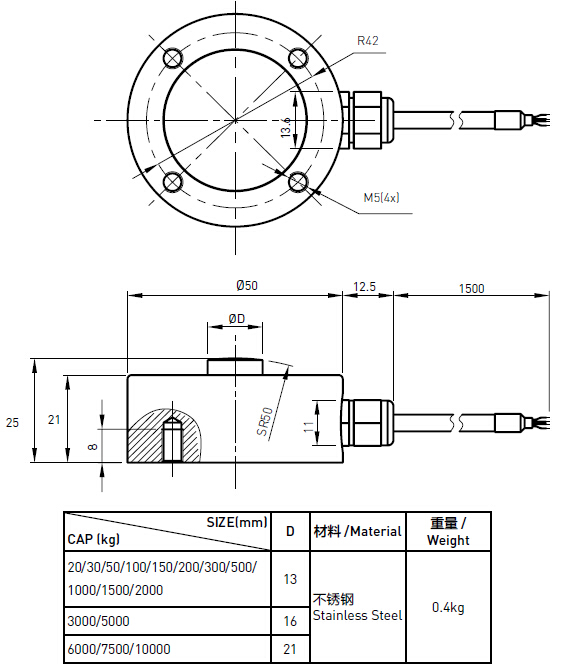

产品结构图:
外形尺寸:

技术参数:

参数

单位

技术指标

灵敏度

mV/V

1.5 ±0.05

非线性

%F·S

≤±0.1

滞后

%F·S

≤±0.05

重复性

%F·S

≤±0.05

蠕变

%F·S / 30min

≤±0.05

零点温度系数

%F·S / 10

≤±0.05

灵敏度温度系数

%F·S / 10

≤±0.05

零点输出

%F·S

≤±3

工作温度范围

-20 ~ +80

输入阻抗

Ω

385±3Ω

输出阻抗

Ω

350±3Ω

绝缘阻抗

MΩ

5000 MΩ(50 VDC

安全过载范围

%F·S

150%F·S

推荐激励电压

V

5V ~ 10V

材质

合金钢或不锈钢

防护等级

IP65

电缆线尺寸

Ø4Х2000mm

接线方式

电源:红(+) 黑(-       输出:绿(+ 白(-



外接变送器后,可设计成12VDC24VDC供电,05V420mARS485/MODBUS信号输出

压式力传感器
