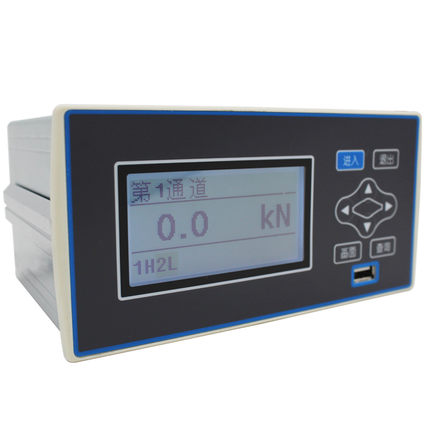

型   号: LT-CR10力值显示记录仪
特点与用途:

LT-CR10系列力值显示记录仪可与各类力值传感器、变送器配合,实现对拉压力、压力、扭力等过程力值的测量、显示、记录、存储、通讯和控制。铝合金外壳,抗干扰性能更强。

¤  采用128×64单色白底黑字液晶屏,全中文界面,汉字菜单,操作方便简单,显示范围:-9999999999

¤  显示全面:实时测量值、单位、报警信息、实时时钟、实时曲线界面、历史曲线界面、记录状态界面

¤  基本误差优于±0.2%F·S。采集速度每通道5次/秒。

¤  1-4通道万能信号输入:电压、电流、mV等信号

¤  抗干扰设计,抑制现场继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达III

¤  64M内存用于测量值记录,可记录26万次数据。记录速度最快1秒/次,数据可通过仪表历史曲线查询

¤  可选配4点报警输出,8种报警方式,并具备延时报警功能,可记忆最近6次报警的通道、时间、报警方式

¤  具备USB转存接口,可随时将记录的历史数据转存到U盘上

¤  仪表自带停电信息记录和查询以及自动屏保功能

¤  可现场备份/恢复仪表参数,有效解决现场参数设置错乱后服务成本高的问题

¤  可选:4点报警、2路变送输出、通讯接口、打印接口、USB转储接口

产品结构图:

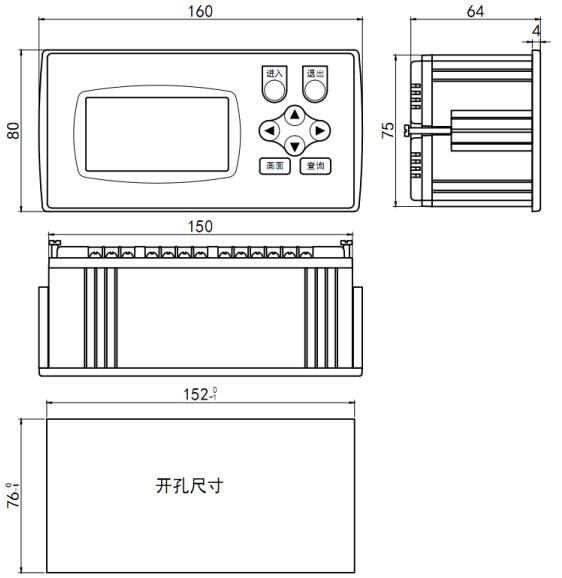

外形尺寸:

技术参数:

¤  基本规格

项目

规格

电源电压

AC电源

100~240 V AC 50/60 Hz

AC/DC电源

10~24V AC 50/60 Hz10~24V DC

消耗功率

AC电源

8 VA以下

AC/DC电源

AC7 VA以下;DC6W 以下

允许电压变动范围

电源电压的90%~110%

绝缘电阻

100MΩ500V DC MEGA基准)

绝缘强度

2000V AC  (测试条件:50/60Hz1分钟)

抗干扰

IEC61000-4-2(静电放电),Ⅲ级

IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级

IEC61000-4-5(浪涌),Ⅲ级

防护等级

IP65(产品前面板防护)(GB/T42-2008

运行环境

环境温度

-10~55℃(保存:-25~65℃)

环境湿度

35~85 %R•H,无凝露

安装位置

室内,高度<2000m

¤  输入规格

项目

规格

测量控制速度

0.1秒/每通道

基本误差

±0.2 %F•S

显示范围

-99999~99999

通道数

1~4

最多可选4通道

输入信号类型

热电阻

Pt100Cu100Cu50BA1BA2G53

热电偶

KSRBNEJT

直流电流

4~20mA0~10mA0~20mA

直流电压

0~5V DC1~5V DC

毫伏

±100mV

远传压力表



滤波

平滑滤波(滑动平均滤波),数字滤波(惯性滤波),突变延迟滤波

¤  选配规格

项目

规格

报警输出

T1~T4

1~4点继电器预置输出,250V AC/3A, 阻性负载

模拟量输出

(分辨率:1/3000)

A1

电流输出(4~20)mA(0~10)mA(0~20)mA2路时A1A1

A2

电压输出(1~5)V(0~5)V2路时A2A2

A3

电压输出(0~10)V2路时A3A3

通讯接口

S1

RS232接口,TC ASCII协议

S2

RS485接口,TC ASCII协议

M1

RS232接口,Modbus-RTU协议

M2

RS485接口,Modbus-RTU协议

外供电源

B1

24V±5%50mA以下

B1G

24V±5% 100mA以下

B2

12V±5%50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2% 30ppm100mA以下

USB转储接口

USB

USB转储

打印接口

P

硬件时钟

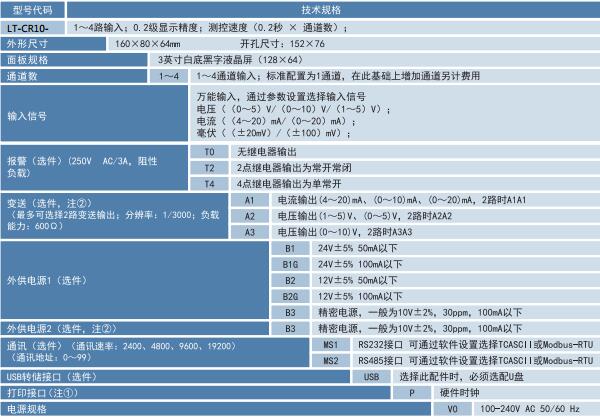

¤  型谱
