| 型 号： |
LTL-S3拉压力传感器（5kg-10t）
|
| 特点与用途： |
采用S型结构设计，拉、压双向承载。应用先进的密封工艺，密封等级达到IP67，防水、防油、耐腐蚀，能在高湿度的环境中工作。广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力
|
|

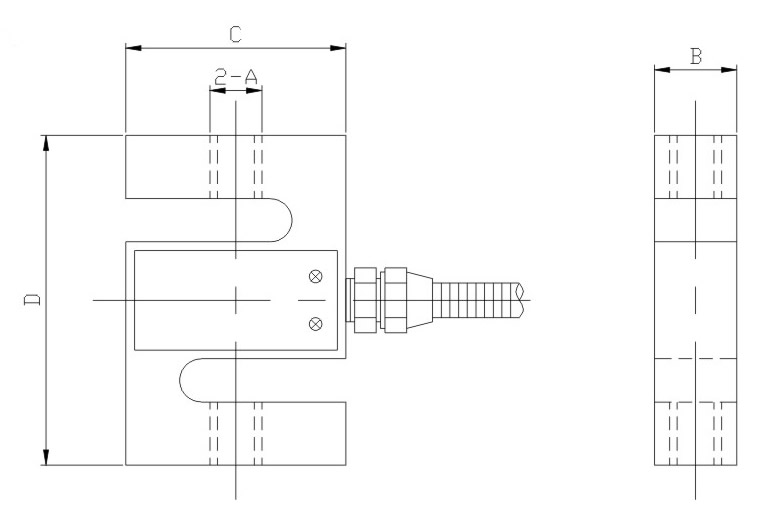

| 产品结构图： |
|
|
| 外形尺寸： |
|
量 程 |
C |
D |
B |
2-A |
|
5/10/20/50kg |
50.8 |
63.5 |
12.7 |
M8×1.25 |
|
100-300kg |
50.8 |
76.2 |
19.05 |
M12×1.75 |
|
500-1000kg |
50.8 |
76.2 |
25.4 |
M12×1.75 |
|
2000-3000kg |
76.2 |
108 |
25.4 |
M18×1.5 |
|
5000kg |
76.2 |
108 |
25.4 |
M18×1.5 |
|
7500kg |
100 |
139.7 |
36.98 |
M24×2 |
|
10000kg |
177.8 |
125.5 |
50.8 |
M30×2 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
非线性 |
%F·S |
≤±0.03 |
|
滞后 |
%F·S |
≤±0.03 |
|
重复性 |
%F·S |
≤±0.03 |
|
蠕变 |
%F·S / 30min |
≤±0.03 |
|
零点温度系数 |
%F·S / 10℃ |
≤±0.03 |
|
灵敏度温度系数 |
%F·S / 10℃ |
≤±0.03 |
|
零点输出 |
%F·S |
≤±1 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入阻抗 |
Ω |
380±2Ω |
|
输出阻抗 |
Ω |
350±2Ω |
|
绝缘阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全过载范围 |
%F·S |
150%F·S |
|
推荐激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
