型   号: LTZ-D1 动态(缆绳)张力测量装置(专利产品)
特点与用途:

我公司独立开发的多用途缆绳动态张力测量及超载报警刹车系统已获国家专利,并在多家工地应用,达到预期效果,现说明如下:



矿山开采及水电站(蓄能电站)等工程深井(文中百米以上竖井钭井简称:深井)施工中,多用卷扬机通过钢缆牵引行车吊笼,运送施工人员和物资,运出矿石或废料,这套牵引系统在国内深井施工中被广泛采用。因无可靠的安全监控手段,又要避勉发生载人载物时超重;行车吊笼脱轨或卡壁运行时,使钢缆张力陡然增加,造成意外事故(轻者牵引设备损坏,重者车毁人亡)。目前通用防范办法,采用在增大钢缆抗断裂张力的基础上,加大安全系数,一但发生事故,各工地都有不同的补救办法,防止事故扩大,但因不能预报和防止事故发生,系统安全问题仍然存在。



本专利是为解决上述深井施工中安全问题,而开发的新产品,为全囯首创,其功能介绍如下:

1、装载限重功能:在试运行中,找到最大安全载重,设为上限报警点,如超过此限,停车減重方能运行。

2、张力显示与峰值保待功能,被牵引物在深井中作上行或下行运动时,钢缆动态张力变化,在控制仪屏幕上具有全程显示和峰值保持功能。根据张力峰值变化逐势,可预报事故犮生的可能性和部位。

3、对牵引设备的保护:根据牵引设备(如:卷扬机)牵引力许用值,设定超限报警刹车值,当牵引张力达到此值,系统立即报警和自动刹车,停止运行。

4、钢缆断裂保护:根据钢缆许用张力设定超限报警刹车值,当钢缆张力达到此值,系统立即报警和自动刹车,停止运行。

5、控制仪:它的计算机部分功能强大,除具有上述控制功能外,还可按小时、班、日、年保存生产纪录备查,也可应用户需求,增编新功能。

6、本专利测力装置部分,采用三点式动滑轮组测力原理设计和制造,因此张力修正系数K不变(出厂时已给出,省去现场标定)。

7、本专利测力装置结构简单,在原钢缆牵引系统无需任何改动的条件下,即可有机的组合成一体(见专利说明书及附图1)。为此,它即能满足深井施工中安保应用,也能应用于各类用钢缆作牵引设备的动态张力测量与控制的安保问题(例如:大型拖船上的锚缆动态张力测量)。



1、规范化生产管理:根据生产厂家向用户提供的使用说明书要求和对操作及维修人员培训内容。用户可根据实际情况,编制现场安全操作规程,进行规范化管理,目的是避免事故发生。

2、本产品投入市场使用以来,由于功能齐全,生产数据可在屏幕上全程显示,使操作及管理人员对系统运行状态,一目了然。因它能自动防止事故发生,使用放心,因而受到用户欢迎!又因是本行业首创产品,受到业内有关专家关注。

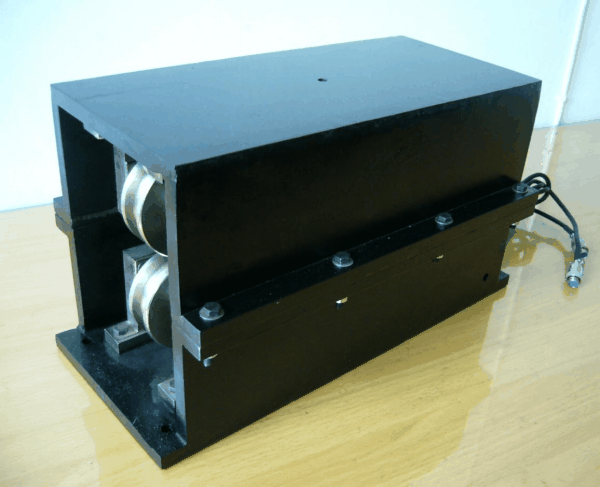

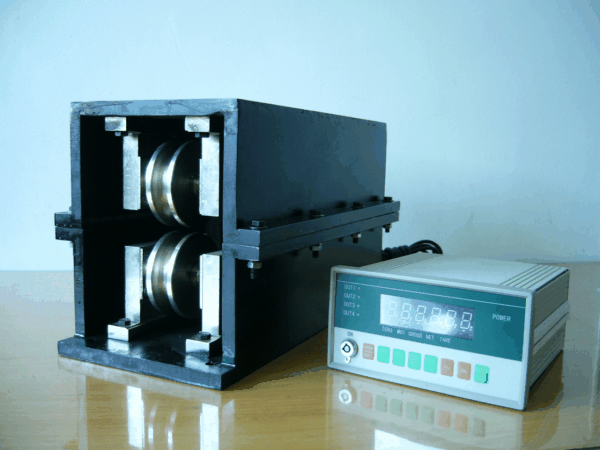

1、附图(1 多用途缆绳测力装置(实物照片)。

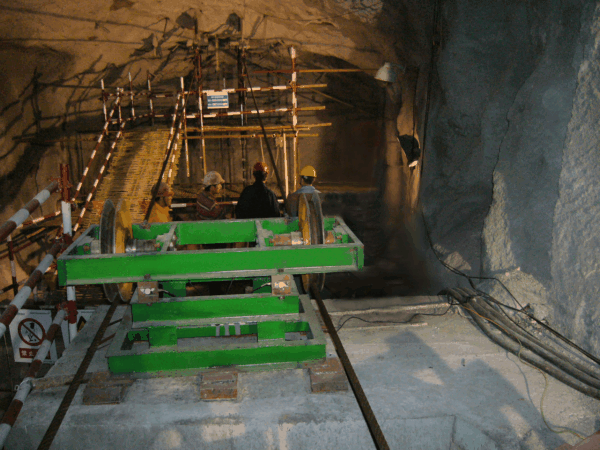

2、附图(2)长沙市黑麋峰蓄能电站钭井施工现圽(照片)。

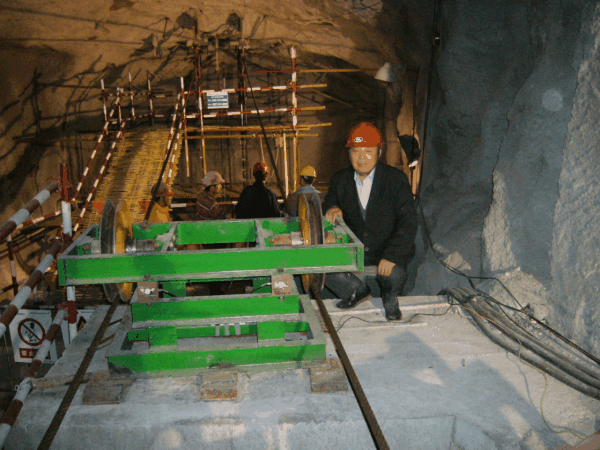

3、附图(3 芜湖市响水涧蓄能电站1#竖井施工现圽(照片)。

4、附图(4)芜湖市响水涧蓄能电站2#3#竖井施工现场(照片)。

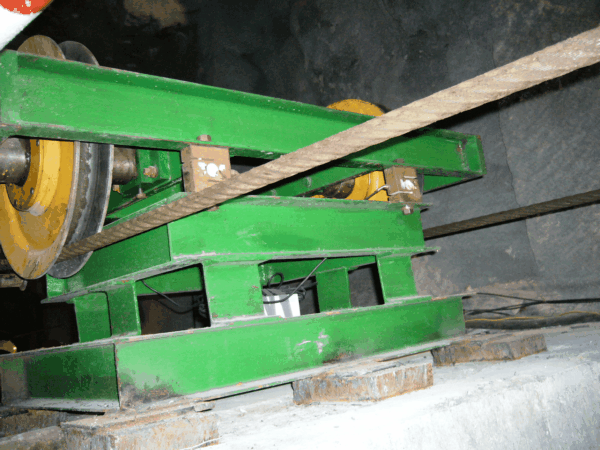

5、附图(5)丹东市蒲石河蓄能电站2#井正在运行(井中照片)。

产品结构图:
外形尺寸:
技术参数:
