| 型 号： |

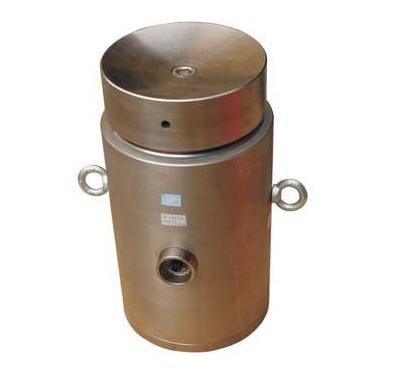

LTH-T2 荷重传感器（500t-1000t）
|
| 特点与用途： |
传感器根据额定载荷力大小及作用分别采用筒式、柱式、板环式梁等结构。具有量程范围大，结构密封好，性能稳定可靠，安装使用方便等特点。广泛应用于水泥。煤炭等各种行业的电子汽车衡、轨道衡、平台秤、料斗秤及其它各种称重、测力的场合。
（量程范围：500t - 1000t）
|
|

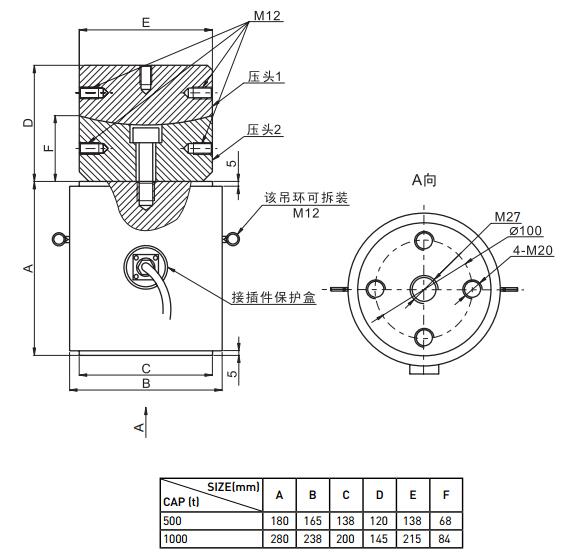

| 产品结构图： |
|
|
| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.5±0.004 |
|
综合精度 |
≤ %F·S |
±0.05 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
725±10Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
不锈钢或合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø6Х20m |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
