| 型 号： |

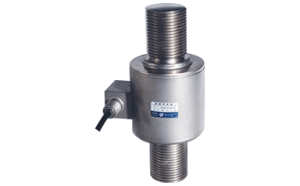

LTL-ZC 拉力传感器（10t-200t）
|
| 特点与用途： |
¤ 适用平台：专用于大吨位称重力系统中
¤ 额定载荷：10t-200t
¤ 综合误差：±0.03%F.S
|
|

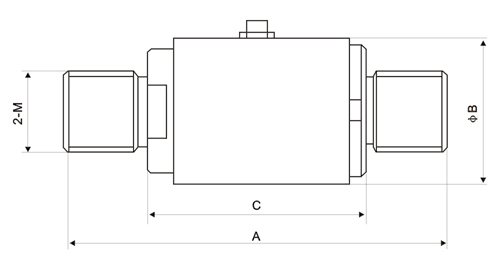

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
A |
ØB |
C |
2 - M |
|
10t-20t |
214 |
86 |
124 |
M42×4.5 |
|
30t-50t |
276 |
106 |
157 |
M56×5.5 |
|
70t-100t |
380 |
142 |
180 |
M76×4 |
|
150t-200t |
500 |
175 |
220 |
M130×6 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.5-2.0 |
|
非线性 |
≤ %F·S |
±0.03 |
|
滞后 |
≤ %F·S |
±0.03 |
|
重复性 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
380±10Ω |
|
输出电阻 |
Ω |
350±3Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
