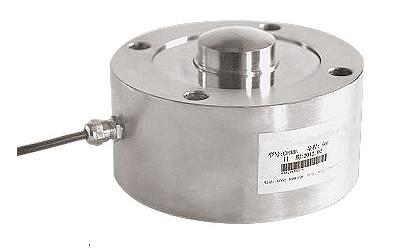

LTH-LM 荷重传感器（50t-120t）
|
| 特点与用途： |
该传感器采用轮幅式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。广泛应用于工业系统中的天车称、轨道衡、料斗称、粉料仓等各种称重和力的测量。
（量程范围：50t-120t,120t以上需定制）
|
|

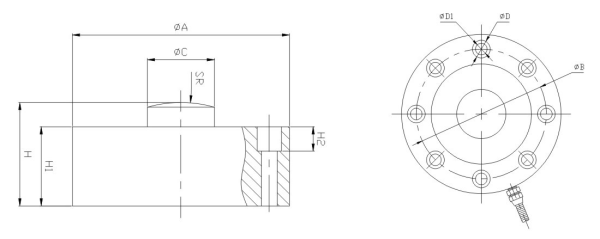

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
B |
C |
SR |
H |
H1 |
H2 |
ØD |
ØD1 |
|
50t |
148 |
124 |
45 |
50 |
88 |
70 |
15 |
4-Ø20 |
4-Ø13 |
|
60-80t |
178 |
145 |
55 |
100 |
85 |
65 |
15 |
4-Ø20 |
8-Ø13 |
|
100t-120t |
208 |
176 |
60 |
100 |
95 |
75 |
20 |
4-Ø20 |
8-Ø13 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
非线性 |
≤ %F·S |
±0.05 |
|
滞后 |
≤ %F·S |
±0.05 |
|
重复性 |
≤ %F·S |
±0.05 |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
750±20Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
