采用超声波以非接触的方式测量明渠堰槽内的水位高度，再由微处理机自动计算出对应的流量值。测流量时，液晶显示瞬时流量及累计流量；测液位时则显示液位及上下线报警指示。数字存储器为EEPROM，停电时仪器内数据不会丢失。仪器还配有专门为石油、化工部门设计的防爆型探头，以满足石油、化工等部门防爆区污水流量的测量要求【防爆等级EX ia（d）iaⅡBT4】，特别适用于含油废水的流量计量。

铸铝外壳和探头尺寸请参照LTC-B型超声波液位计

ABS外壳尺寸请参照LTC-P型一体式超声波液位计

明渠流量计的土建安装示意图、注意事项：

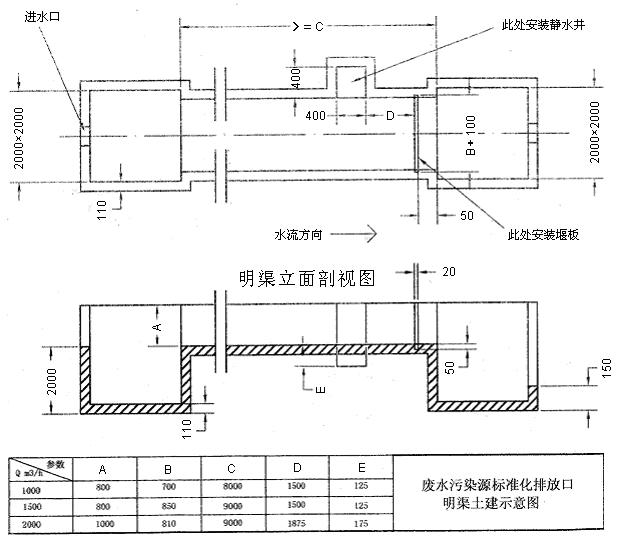

一、矩形堰土建示意图

二、巴歇尔槽土建示意图

三.仪表安装指导：

    超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

    安装探头时，要注意超声波的盲区。即当出现可能的最高水位时，探头距水面的距离不小于盲区距离(0.5米)

四.安装量水堰槽须注意几个问题，否则影响测流精度:

• 量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。
• 量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于规定的临界淹没度。
• 量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。
• 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段
