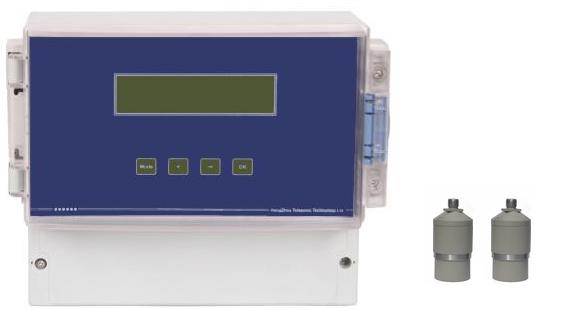

型   号: LTC-ET型超声波液位差计
特点与用途: 依据回波测距原理来测量换能器表面到被测物体表面的距离。两个超声波换能器分别测量上下游的液位高度,仪表显示两个液位及液位差,两路420mA可任意设置为液位或液位差输出,6路编程继电器可控制复杂逻辑。

  外观美观,分体壁挂

 自动识别真伪回波; 自动判定测量条件

  自动温度补偿;极高的测量精度

  可以信赖的高可靠性

 采用隔离电源,变送器的所有进出线都具有防雷保护装置

  采用ABS工程塑料外壳

 多种输出形式:6路可编程继电器输出、24-20mA电流输出、Rs-485通信输出

产品结构图:
外形尺寸:

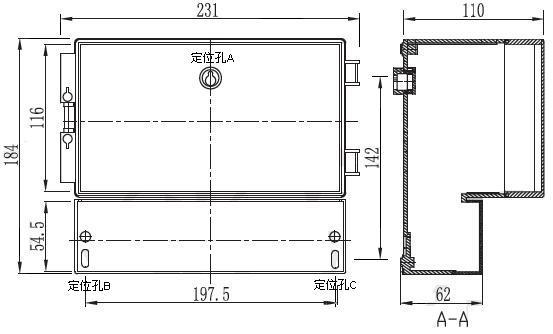

变送器尺寸图:

安装注意事项:
    1:变送器下部的三个进线孔孔径8mm,请使用线径为6mm~8mm的电缆;
    2:露天放置变送器时,进线孔的压紧螺母务必拧紧,否则防水效果大大降低;
    3:进线口若不使用,请在进线孔内塞一个6mm~8mm的电缆头,然后拧紧压紧螺母;
    4:由于变送器采用LCD液晶。虽然本公司使用的液晶是宽温、防紫外线的,但是阳光长时间暴晒,还是会影响液晶的寿命。所以,变送器室外放置时,请尽量将LCD液晶面朝北

技术参数:

测量范围

03m06m010m015m020m



0.25m0.5m

测量精度

0.3

1mm

(半角)



3个大气压以下/ 海拔2000米以下



LCD显示两个液位和液位差值

模拟输出

2420mA

数字输出

RS-485通讯接口/Modbus协议

4路继电器常开输出,触点容量AC220V / 3A

供电电压

DC24V  100mA/AC220V 3W

环境温度

主机:-10 60

探头:-20 85

防护等级

IP65

安装方式

壁挂安装

外壳材料

主机:ABS工程塑料

探头:ABS / PTFE / PVDF / PPS可选

分离距离

小于50
