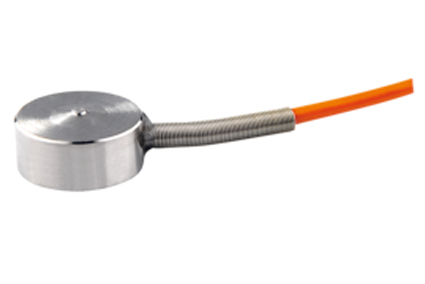

型   号: LTH-W1 压式力传感器(5kg-200kg)
特点与用途:

此款测力传感器的尺寸很小且设计可靠,采用优质不锈钢制成,受力方式简单,易于使用。待测力作用于球状触面上,与测力传感器中轴线垂直。由于其尺寸小,特别适合于安装在对空间有较高要求的特殊结构且需要测量压力的地方。

¤  微型传感器采用金属箔式应变片技术。

¤  采用不锈钢材料。

¤  专为低轮廓测压力设计。

¤  传感器外部装有可调电阻。

¤  量程5kg~200kg

¤  线长2m

¤  直径13mm

¤  适用于各种小空间的测力,广泛应用于工业、研发等领域的测量和控制。

¤  适用于保压设备、手机装配力、按键手感度测试仪、压机压力检测、机器人手抓力等。

(量程:510203050100200kg

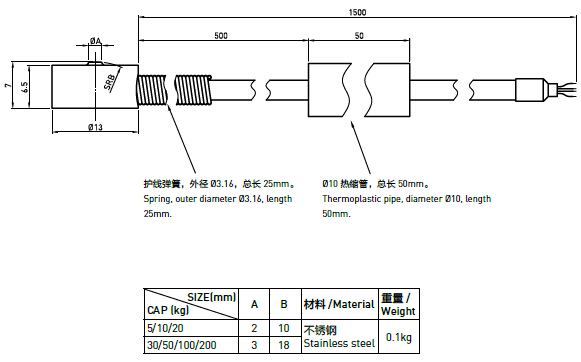

产品结构图:
外形尺寸:

技术参数:

参数

单位

技术指标

综合精度

 %F·S

0.5(线性+滞后+重复性)

灵敏度

mV/V

1.5±10%

蠕变

 %F·S / 30min

±0.5

零点输出

 %F·S

±2

零点温度系数

 %F·S / 10

±0.18

灵敏度温度系数

 %F·S / 10

±0.36

工作温度范围

-20 ~ +70

输入电阻

Ω

350±50Ω

输出电阻

Ω

350±5Ω

安全过载

%F·S

150%F·S

绝缘电阻

MΩ

5000 MΩ(50 VDC

激励电压

V

5V

材质

不锈钢

防护等级

IP65

电缆线尺寸

Ø2Х2000mm

接线方式

电源:红(+) 黑(-       输出:绿(+ 白(-



外接变送器后,可设计成12VDC24VDC供电,05V420mARS485/MODBUS信号输出
