| 型 号： |
LTH-LX 轮辐荷重传感器（500kg-200t）
|
| 特点与用途： |
高度低，抗偏载能力强，全密封、规格全，适用于平台秤、汽车衡、轨道衡及料仓物位测量与控制。
（量程：0.5t - 200t，200t以上可定制）
|
|

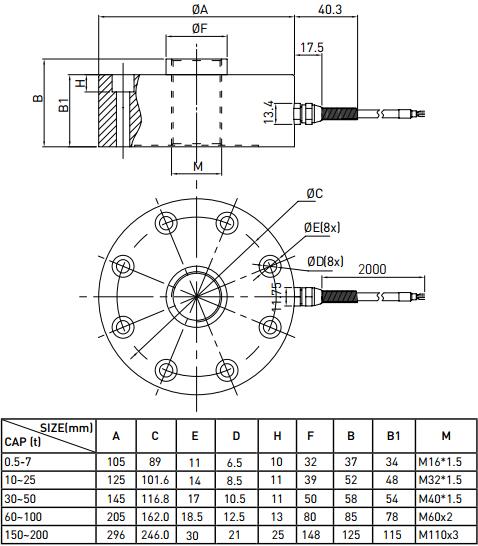

| 产品结构图： |
|
|
| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
非线性 |
≤ %F·S |
±0.05 |
|
滞后 |
≤ %F·S |
±0.05 |
|
重复性 |
≤ %F·S |
±0.05 |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +65 ℃ |
|
输入电阻 |
Ω |
380±10Ω或750±15Ω |
|
输出电阻 |
Ω |
350±2Ω或700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢或不锈钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
