带式输送机又称皮带输送机，俗称皮带机，广泛应用于冶金、矿山、化工等行业，在烧结生产中主要用来运送成品烧结矿、各种燃料、熔剂、除尘灰等。特别是在冬季，皮带滚筒上有水而结冰，这时当上煤量较大时，皮带就会打滑。如果没有可靠的监测装置，势必造成堵煤、皮带严重磨损、皮带压死、电机出力超额定负荷、液力耦合器泄油等严重故障。

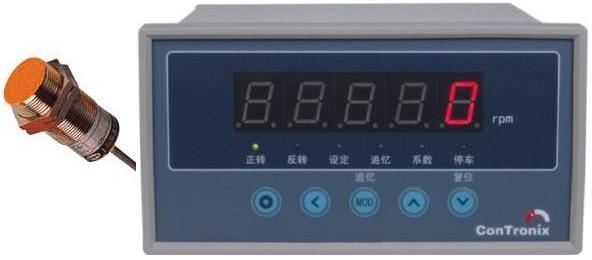

非接触式皮带打滑监测装置由传感点、接收器和监测仪表组成。一改传统机械式传感器机械磨损快，使用寿命低，故障率高的缺点，具有安装简单方便、直观显示、设定方便、应用面广，除可用于皮带打滑监测保护外，还用于炼铁双料车的速度保护、天车行走的速度监视、回转窑的运行速度保护等场合。

该装置现已成功应用于河北钢铁集团邯郸公司，太原钢铁集团有限公司等国内大中型炼钢厂的烧结车间，运行状况良好，性能稳定，能够及时监测出皮带打滑现象并及时报警采取保护措施。从而避免了重大事故的发生，同时提高了企业的生产效率。

◆   五位LED数码管，现场实时转速显示

◆   测控周期：0.5秒

◆   正常测量段可设，有效避免因启动时低于正常转速的误动作。

◆   打滑报警延时可设，有效避免强电磁干扰情况下的误动作

◆   有数据追忆功能，按键查看报警前测量的转速值。

◆   报警后继电器输出功能，与控制皮带启停设备相连

◆   EMC达到III级，超强抗干扰能力，适应各种复杂现场

◆   外形尺寸：160×80×125，可配全密封外壳（适用于导电粉尘较多现场）

◆   可选功能：4-20mA变送输出

LT-XSMP	皮带打滑监测控制仪（单5位显示、外供传感器电源12V，24V（≥50mA））
外形尺寸	A-H							160(W)×80(H)×125(L) ；横式
显示方式		1						测量值（红色）
报警点数量			T					T1:一点打滑报警
变送输出				A0				无输出
				A1				电流输出(4~20）mA、（0~10）mA或（0~20）mA
				A2				电压输出(0~5）V、（1~5）V
				A3				电压输出(0~10）V
外供电源					B0			无外供电源
					B1			外供 24V DC，误差小于±5%，50mA
					B2			外供 12V DC，误差小于±5%，50mA
仪表电源						V0		220V AC
						V1		10-36V DC

①    电    源：220VAC、24VDC、12VDC，功耗：5-7VA

②    工作环境：0℃~50℃，湿度低于90%R.H

③    显示范围：-19999~45000，小数点位置可设定

④    显示颜色：红色，或按定货要求

⑤  输入信号：各种NPN、PNP、OC门的接近开关，旋转编码器，2线制 4mA~20mA接近开关

⑥    报警输出：低于带速时。继电器输出：触点容量220VAC，3A

⑦    变送输出：光电隔离4-20mA，0-10mA，0-20mA；1V-5V，0-5V，0-10V
