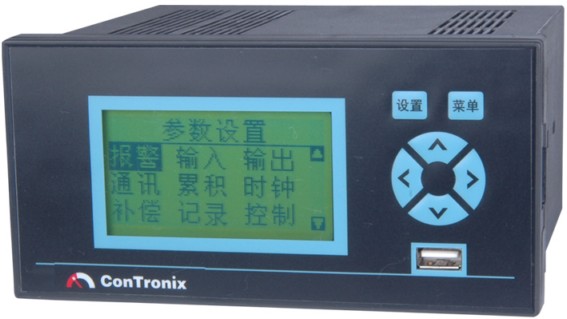

型   号: LT-XSR10FC温压补偿流量积算记录仪
特点与用途:
LT-XSR10FC补偿流量积算仪根据流体的温度和压强变化进行流量补偿计算的功能,同时有流量、压强和温度三个输入量,仪表内部对流量进行自动补偿。可以消除温度、压强变化对测量结果的不良影响。与流量传感器、变送器配合,可实现对流量的测量、变换、积算、显示、记录、转储、通讯和控制。屏幕显示信息全面,包括瞬时流量、累积流量、温度、压强、工程量单位、补偿信息、报警信息、实时时钟、实时曲线、历史曲线、记录状态、年月日累积、停电信息等,多种工程量单位可选,仪表自动根据选择的单位进行积算。
  采用128×64点阵液晶屏,全中文界面,汉字菜单,操作方便简单
  基本误差优于±0.2%F·S,16位A/D转换器。测控周期0.2秒,带8段折线功能
  适用于电压、电流、mV、脉冲等类型输出的流量传感器或变送器
  瞬时流量、压强、温度显示范围:-99999~99999,累积值显示范围:0~1000000000,小数点位置可设
  抗干扰设计,抑制现场继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到III级
  4M内存,可记录26万次数据。数据可通过历史曲线追忆,可通过通讯读取
  2点报警输出,用于流量、温度、压力的上、下限报警或累积量的预置输出,可记忆最近6次报警时间、报警方式
  具备USB接口,可随时将记录的历史数据转存到U盘上
  可选:2点报警、2路变送输出、通讯接口、打印接口、USB转储接口
产品结构图:
外形尺寸:

LT-XSR10FC

补偿流量积算记录仪

外形尺寸

A- H



160(W)×80(H)×150(L)

流量输入信号

I



直流电流

V



直流电压

M



直流MV(订货注明范围)

K



脉冲输入

温度输入信号

E



热电阻

R



热电偶

I



直流电流

V



直流电压

M



直流MV(订货注明范围)

压强输入信号

I



直流电流

V



直流电压

M



直流MV(订货注明范围)

L



远传压力表

报警点数量

T



T0:无报警T1~T4:1~4点报警

变送输出

(双变送则同时写两个代码)

A0



无输出

A1



电流输出 4~20mA0~10mA0~20mA

A2



电压输出(0~5V、(1~5V

A3



电压输出(0~10V

外供电源

B0



无外供电源

B1



外供 24V DC,误差<±5,50mA

B2



外供 12V DC,误差<±5,50mA

B3



精密电压源,误差<±0.2%,40mA

B4



精密电流源,误差<±0.2%,0.1-10mA

通讯接口

S0



无通讯接口

S1



RS-232接口

S2



RS-485接口

仪表电源

V0



220V AC

V1



24V DC

USB转储接口

USB



不带可省略

打印功能

P



不带可省略

液晶屏颜色

B

蓝底白字

Y

黄底黑字

技术参数:
       记录容量:4MBit
       记录间隔:1秒~59分59秒任意设定,可选择循环和非循环记录
       记录时间:记录时间的长短和记录间隔、输入通道数有关,记录小时 = 72 × 记录间隔(秒)/ 通道数
②    报警输出:继电器输出:触点容量220V AC,3A     OC门输出:电压小于30V,电流小于50mA
③    变送输出:光电隔离4~20mA,0~10mA,0~20mA, 1~5V,0~5V,0~10V输出
⑤    外供电源:最多可配置两组外
⑥    电      源:220VAC、24VDC、12VDC,功耗:10VA
⑦    USB接口:兼容USB1.1协议的U盘
⑧    工作环境:0℃~50℃,湿度低于90%R.H
⑨    电磁兼容:
       IEC61000-4-2(静电放电),III级
       IEC61000-4-4(电快速瞬变脉冲群),IV级
       IEC61000-4-5(浪涌),III级
       IEC61000-4-8(工频磁场),V级
       IEC61000-4-9(脉冲磁场),IV级
       IEC61000-4-12(振荡波),III级
