  当前位置:首页>产品中心> 无纸记录仪表

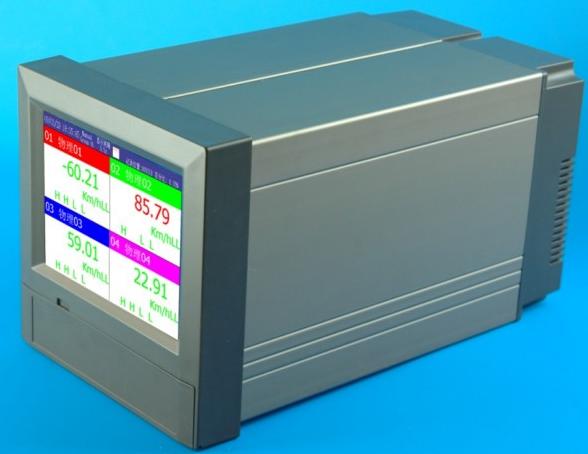

型   号: LT-CR70彩色无纸记录仪(停产)
特点与用途:

¤  彩色5英寸LCD320×240分辨力

¤  1~16通道全隔离万能输入,基本误差±0.2%16A/D转换器

¤  64MB记录内存,0.1~60分的自由设定记录间隔

¤  U盘转储接口,用户可通过USB接口转存数据

¤  自带拼音输入法,用户可自定义通道名称和工程量单位

¤  测控周期:100ms/通道,全部通道每秒可记录10组数据

¤  外形尺寸:144×144×263mm,开孔尺寸为138*138mm

¤  铝合金密封外壳, EMC达到III级,具备超强的抗干扰能力,适应各种复杂现场

可选: 报警输出(最多12路)      变送输出(最多8路)   通讯接口:支持标准ModBus RTU 通讯协议,除支持本公司数据管理软件外,还支持MCGS、组态王等流行组态软件  打印接口:用于现场打印      U盘转贮接口:通过U盘将记录数据转出     PID功能(限4路)   累积积算功能:(限模拟量流量信号),提供日累积、月累积报表  补偿积算功能(限4路)

产品结构图:
外形尺寸:

LT-CR70

 5寸彩色LCD  1路输入带外供24VDC(≥200mA)

通道数

□□



116通道

输出继电器

T□□



012

变送输出

A



08

通讯接口(注1

S0



S1



RS232接口

S2



RS485接口

USB转储接口

USB



不带可省略

PID (限4路) (注2

PID



不带可省略

补偿积算(限4路)

BC



不带可省略

累积 (限模拟量流量信号)

LJ



不带可省略

分体打印接口

P



不带省可略

仪表电源

V0

 220V AC

V1

24V DC

①    同时选配打印和通讯,打印和通讯不能同时工作。

②    选择PID功能时,订货应注明PID输出通道数和输出类型。

技术参数:

¤  显示

5寸彩色LCD 320*240分辨力

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

基本误差小于±0.2%F·S,数字显示范围-9999~19999

测量分辨力:1/6000016AD转换器

实时曲线记录间隔0.1~60秒分8档,对应整屏曲线时间30~300

追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟,5分钟,10分钟,30分钟,60分钟

¤  输入信号:隔离万能输入,无需跳线器,包括直流电流,直流电压,热电阻,热电偶,远传压力表五类

¤  报警输出:12点可组态输出,可按通道的各报警点值设定,触点容量220VAC3A

¤  变送输出:可组态8点,光电隔离4-20mA0-10mA0-20mA1V-5V0-5V0-10V

¤  外供电源:支持隔离外供24V DC,用于给变送器供电,最大负载能力≤200mA

¤  通讯接口:RS232RS485,光电隔离, 支持Modbus RTU通讯协议与上位机通讯

¤  打印接口:支持微型打印机,可在现场打印

¤      源:AC 220VDC 24V,功耗:25VA

¤  工作环境:温度范围:0~60℃,湿度范围:低于85%R.H,无结露

¤  仪表重量:最大约2.8Kg

¤  记录时间:记录间隔以秒为单位

记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关,计算公式如下:

记录天数=64 X 1024 X 492 X记录间隔/通道数 X 24 X 3600

例:8通道每10秒记录一次可记录的天数   总天数=64x1024x492x10/8/24/3600=466
