型　　　号：

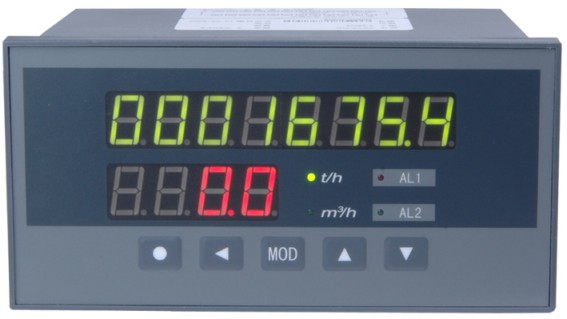

LT-XSJB热能积算仪

特点与用途：

本仪表通过测量出水温度和回水温度，根据温差和水流量计算热能。

◆ 温度（热电阻、热电偶）、流量（电流、电压、脉冲）输入

◆ 精度：优于±0.2%FS，16位A/D转换器，测控周期：0.2秒

◆ 可显示显示瞬时流量、进水及出水温度、热能

◆ 超强抗干扰能力，EMC达III级，适应各种复杂现场

◆ 可选：2点报警、变送输出、通讯接口、打印接口、停电记录功能（防盗用功能）

产品结构图：

外形尺寸：

LT-XSJB

热能积算仪（双显示，外供变送器电源）

外型尺寸

A—

横式160×80×125或竖式80×160×125

B—

96×96×112（W×H×L）

面板形式

H

横式

S

竖式

F

方形

报警点数量

T

T0:无报警 T1~T2：1~2点报警

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，50mA

B2

外供 24V DC，12 V DC两组电源

B3

其它

变送输出

A0

无输出

A1

电流输出(4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

其它输出

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能（限A、B型仪表）（不带可省略）

P

打印接口

停电记录（限A、B型仪表）（不带可省略）

D

D表示带停电记录功能

仪表电源

V0

220 V AC

V1

10V DC ~36V DC

流量输入信号

L1

直流电流

L2

直流电压

L3

脉冲

温度输入信号

W1

直流电流

W2

直流电压

W3

热电阻

W4

热电偶

技术参数：

① 显示范围：瞬时流量、温度为4位LED显示，-1999~9999，累积流量12位LED显示，0~999999999999

② 输入信号：温度输入、流量输入

③ 基本误差：小于±0.2%F.S

④ 测量控制周期：0.6秒，测量分辨力：1/60000,16位A/D转换器

⑤ 报警输出：2点、可通过设定选择对温度1、温度2、瞬时流量进行上、下限报警

⑥ 变送输出：可通过设定选择输出对温度1、温度2、瞬时流量

⑦ 通讯接口：光电隔离；RS232、RS485、RS422标准；仪表地址0~99可设定

⑧ 打印接口及打印单元见说明书

⑨ 停电记录：自动记录总停电时间，总停电次数，以及最后8次停电和上电的实时时间，通过面板调出查看

⑩ 外供电源：用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA
