压式力传感器

当前位置：首页>产品中心> 压式力传感器

型　　　号：

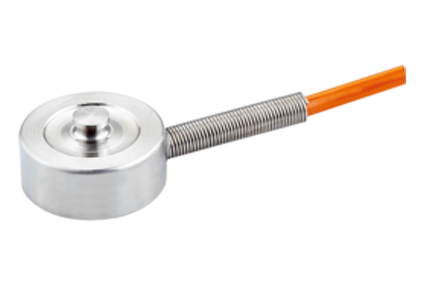

LTH-W2 压式力传感器（5kg-2000kg）

特点与用途：

此款测力传感器的尺寸很小且设计可靠，采用优质不锈钢制成，受力方式简单，易于使用。待测力作用于球状触面上，与测力传感器中轴线垂直。由于其尺寸小，特别适合于安装在对空间有较高要求的特殊结构且需要测量压力的地方。

¤ 微型传感器、外形小巧

¤ 专为低轮廓测压力设计。

¤ 金属箔式应变片微型传感器。

¤ 结构紧凑，低外形尺寸。

¤ 量程5kg~2t。

¤ 线长2米。

¤ 采用不锈钢材料。

¤ 全密封焊接，采用不锈钢盖板，适用于恶劣环境的应用。

¤ 应用广泛，包括检测或称量系统，并且可以放入该装置中进行测力。适合小空间测力。

¤ 适用于保压设备、手机装配力、按键手感度测试仪、压机压力检测、机器人手抓力等。

（量程：5，10，20，50，100，200，500，1000，1500，2000kg）

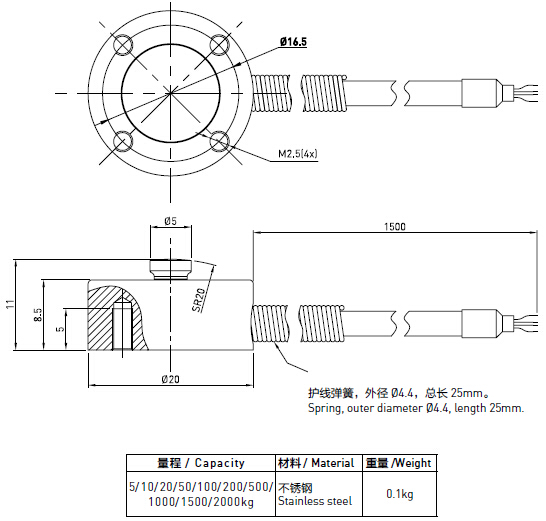

产品结构图：

外形尺寸：

技术参数：

参数

单位

技术指标

综合精度

≤ %F·S

0.5（线性+滞后+重复性）

灵敏度

mV/V

1.5±10%

蠕变

≤ %F·S / 30min

±0.25

零点输出

≤ %F·S

±2

零点温度系数

≤ %F·S / 10℃

±0.05

灵敏度温度系数

≤ %F·S / 10℃

±0.05

工作温度范围

℃

-20℃ ~ +70 ℃

输入电阻

Ω

350±50Ω

输出电阻

Ω

350±5Ω

安全过载

%F·S

150%F·S

绝缘电阻

MΩ

≥5000 MΩ（50 VDC）

激励电压

V

5V ~ 10V

材质

不锈钢

防护等级

IP65

电缆线尺寸

Ø3Х2000mm

接线方式

电源：红（+）　黑（-）输出：绿（+）白（-）

备注

外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出
