| 型 号： |
LTP-KX 数显压力控制仪
|
| 特点与用途： |
该系列控制器集压力变送、现场压力数字显示、控制和报警为一体的组合型仪表，电路中进行了特殊处理，可最多提供五路控制接点，节点值和节点状态任意设置，控制精确；可对控制节点设置回差值，以消除接点抖动现象，控制可靠。每个控制输出接点都有一常开触点和一个常闭触点及一个报警指示灯。具有单点控制、双点控制或多点控制型式，4～20mADC等多种输出方式。 3 位半 LED 数字显示压力值，多种螺纹接口可选。
◆ 电站
◆ 给水排水
◆ 液压泵站
◆ 液压机械
◆ 制冷空调
◆ 石油、化工
|
|
| 产品结构图： |
|
|

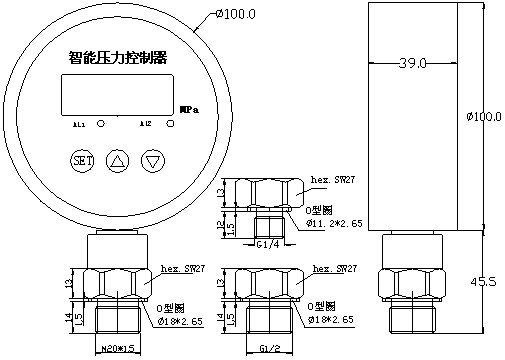

| 外形尺寸： |
|
|
| 技术参数： |
|
参 数 |
技 术 指 标 |
|
测量介质 |
液体、气体、蒸汽等与 316L 不锈钢兼容的介质 |
|
压力类型 |
表压、绝压、负压可选 |
|
压力范围 |
-100kPa…0…1kPa…10kPa…800MPa 之间任意可选 |
|
允许过压 |
120%FS |
|
输出信号准确度 |
0.2%FS、0.5%FS |
|
数字显示准确度 |
±1 位小数 |
|
限位控制精度 |
≤±1%FS |
|
稳定性 |
≤0.5%FS/年 |
|
环境温度 |
-10～70℃ |
|
介质温度 |
-25～85℃/150℃ |
|
继电器开关输出 |
2 路、3 路、4 路、5 路（常开常闭为一路） |
|
变送输出信号 |
4～20mA |
|
继电器负载能力 |
220V/3A(AC)，30V/5A(DC) |
|
继电器触点寿命 |
>1000000 次 |
|
电源电压 |
220VAC 或 24VDC |
|
最大功耗 |
≤4W |
|
显示字符字高 |
0.56 英寸 LED 红色 |
|
耐振 |
约 10g/0~500HZ |
|
耐冲击 |
约 50g/1ms |
|
外形尺寸 |
Φ100mm表盘 |
|
压力接口螺纹 |
M20×1.5、M16×1.5、M14×1.5、1/4NPT、G1/4、G1/2 或指定 |
|
