| 型 号： |
LTW-F 管道式温湿度变送器
|
| 特点与用途： |
LTW-F 管道式温湿度变送器采用管道直插式安装，适用于（-40～80）℃空间环境下的温湿度监测，输出方式可选为电流、电压并可带LCD显示，湿度传感器部分采用高精度湿敏电阻元件，温度部分采用进口铂电阻Pt100作为感温元件,使产品具有灵敏度高，稳定性好，准确度高和使用寿命长等优点。非常适合测量如风道、烟气管道、密闭容器、中央空调进出风口等适于管道安装的各种场所的温湿度测量。
|
|

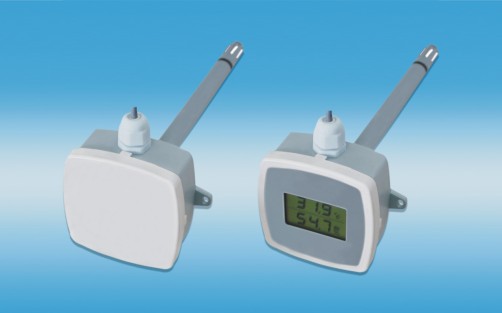

| 产品结构图： |
|
|

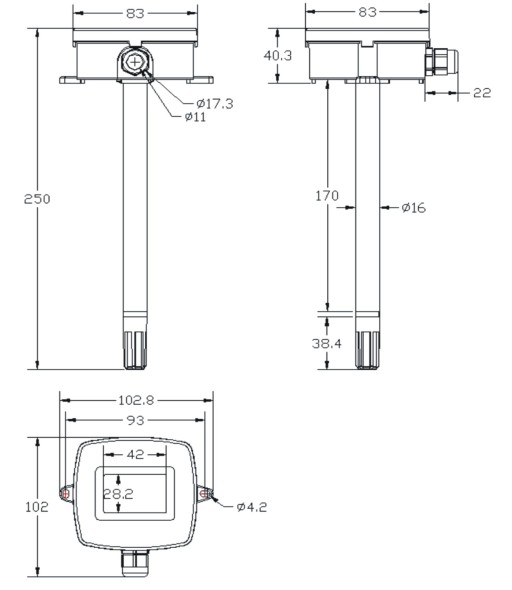

| 外形尺寸： |
|
|
| 技术参数： |
|
工作电源 |
15~36VDC或(12-24VAC) |
|
温度参数 |
温度传感器 |
进口薄膜铂电阻Pt100 |
|
温度测量范围 |
（0～50）℃、（-20～80）℃、（-40～60）℃ |
|
测量准确度 |
Pt100： 优于±0.3℃(25℃) |
|
湿度参数 |
湿度传感器 |
湿敏电容 |
|
工作温度 |
-40～80℃ |
|
反应时间（ta） |
典型值＜8s |
|
长期稳定性 |
典型值0.5%RH/年 |
|
有效测量范围 |
10～95%RH |
|
测量准确度 |
±0.6% RH（0～40%RH,20℃）
±1% RH（40～97%RH,20℃） |
|
输出信号 |
电压信号 |
1、（0～5）VDC 2、（0～10）VDC |
|
电流信号 |
3、（三线制）（4～20）mA |
|
变送器耗电参考 |
电流信号 |
24V/45mA |
|
（0～5）VDC |
12V/35mA |
|
（0～10）VDC |
24V/35mA |
|
工作环境 |
湿度0～99.9%RH 无凝露 温度：-40～80℃（LCD显示型-20~+70℃） |
|
变送器材料 |
ABS乳白色塑料 |
|
外形尺寸 |
102×83×250mm |
|
重量 |
130g |
|
安装 |
管道直插式，插深200mm |
|
负载能力 |
电压型： ≥1KΩ |
|
电流型： 0～250Ω |
|
温度|湿度传感器
|
|
