型   号: WZS一体化数显温度变送器
特点与用途:

一体化温度变送器是由温度传感器和信号转换器组成,传感器由热电阻或热电偶作为测量温度的传感器,信号转换器安装在温度传感器的冷端接线盒内,温度传感器受温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,输出与量程相对应的4-20mA的电流信号或其它0-5V等信号。它可以直接测量各种生产过程中的-200℃~1600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

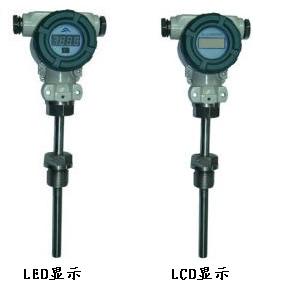

Ø  现场LCDLED显示可选,同时输出4-20mA信号,非常方便

Ø  普通电缆远传1-1000米的距离,节省补偿导线费用

Ø  智能温度变送器,4-20mA叠加HART协议,可用手操器进行调校

Ø  冷端自补偿,精度高、抗干扰、长期稳定性好

Ø  环氧灌封,具有抗震动、耐腐蚀、防潮湿等优点,可用于条件较差的场所。

产品结构图:

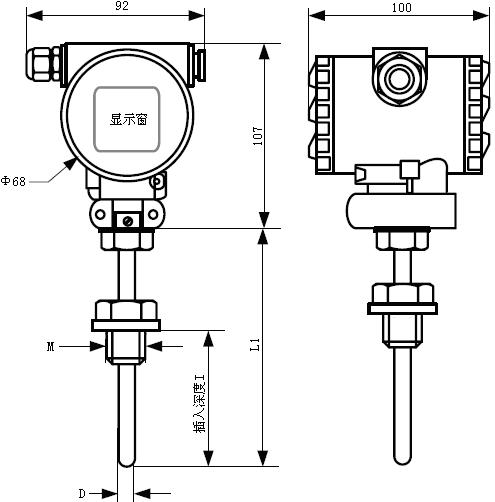

外形尺寸:

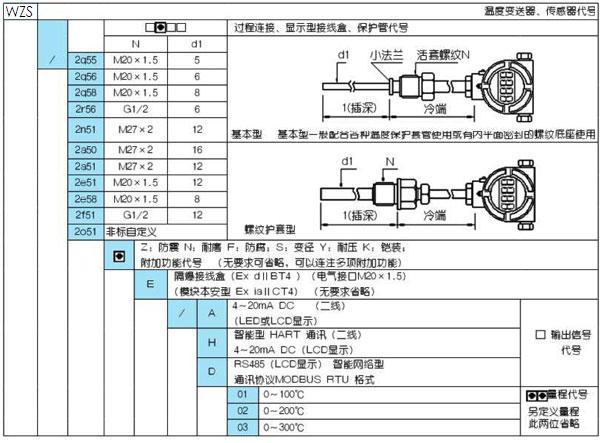

1、基本结构:传感器 +(连接装置+接线盒+保护管)+变送模块
2、长度表示方式:L=保护管总长×插入长度 (单位:mm,密封面以下为插入长度)
3、冷端长度:a. 降低传导和辐射温度,保护模块电路、接线端和线缆;稳定热电偶参比端的温场。
                        b. 冷端长度一般为150mm ;低于120℃的温度测量,冷端长度可以100mm 、50mm 。
                        c.大于250℃的温度测量,看温度对冷端影响情况适当加长,如250mm 、300mm。
4、过程连接:各种螺纹、活动螺纹等。
5、接线盒:防喷水型、隔爆型 Ex dⅡBT4,外壳防护等级IP65
6、保护管:管径选择要考虑结构强度、热响应时间和可维护性;材料的耐温、机械强度和化学特性。
                    保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用;(铠装型可弯曲,相对耐震、耐压)常用材料有不锈钢lCr18Ni9Ti;中高温用高铝质瓷管、钢玉质瓷管。可以定购各种结构、特殊材料的保护套管(高温、高压、耐磨、防化学腐蚀等)。
技术参数:

代号

输出

准确度

供电

负载

A

420mA DC 二线制

0.5% 0.2% *

24V DC

650Ω

V

05V DC 三线制

0.5%

12V DC

2KΩ~200K

D

RS485通讯

(MODBUS RTU)

0.5% 0.2% *

12V DC

64



根据使用方需要的量程、准确度和使用环境,由制造部门确定产品内部采用的传感器。

一般按0.5%准确度的产品供货,需要0.2%准确度的产品定货时注明。*

电路整体注封固化:适应潮湿、盐雾、粉尘、腐蚀、震动环境

供电:1232VDC                    电路温漂:±0.005%/

使用环境温度:-30℃~85           使用相对湿度5%RH 85%RH

极性保护,防过流、防过压             防浪涌、抗电磁干扰         本安型 Ex iaIICT4

输出保护、传感器异常判断功能:

传感器开路时输出 23 mA 25mA 传感器短路时输出 3.8mA
