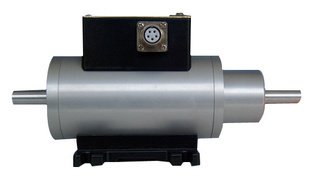

LTND-D 微型动态扭矩传感器(0-2Nm)
|
| 特点与用途： |
本产品为标准扭矩的小量程系列：当量程小于5N·m时，标准扭矩传感器两端的支承轴承的磨擦力矩就成了不可忽略的干扰因素。本产品在结构上与标准产品的不同之处：在于避免了轴承的磨擦力矩的干扰。测量转速时，在传感器外壳上安装专用测速传感器及其测速轮，即可测得每转 6--60个方波的转速信号
¤ 非接触数字信号传递功能，输出频率信号，精度高，稳定性好，抗干扰性强
¤ 即可测量静止（静态）扭矩信号，也可测量旋转（动态）扭矩信号
¤ 传递信号时与是否旋转，转速和转向无关。
¤ 体积小，重量轻，两端为轴键连接，易于安装
¤ 不需反复调零即可连续传递正反转扭矩信号
¤ 没有集流环等磨损件，可以高转速长时间运行
¤ 可任意位置,任意方向安装
|
|
| 产品结构图： |
|
|

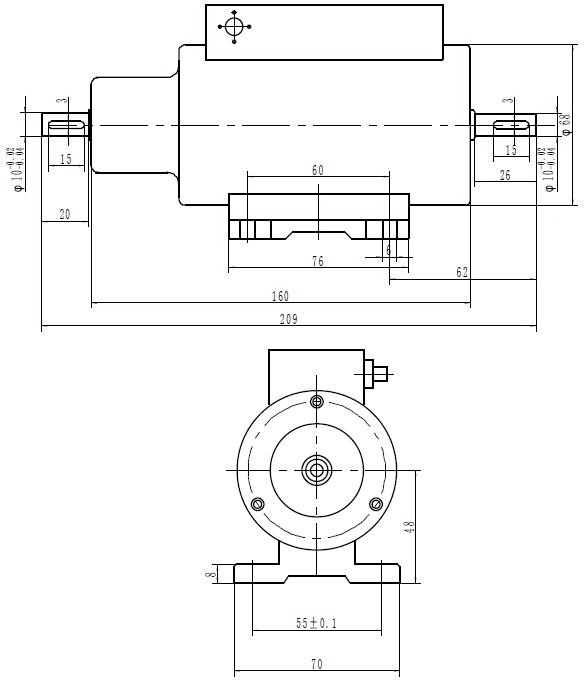

| 外形尺寸： |
传感器分a．b端，a端为辅助,b端为测量端.b端通过联轴器与被测设备相联接，安装时一定要避免附加弯矩。
|
|
| 技术参数： |
|
参数 |
技术指标 |
|
量 程 |
0.05Nm、0.1Nm、0.2Nm、0. 5Nm、1Nm、2Nm（可选） |
|
供电电源 |
±15V DC（适用频率信号输出）、
24V DC（适用0-5V、1-5V或±5V电压或4-20mA电流信号输出） |
|
扭矩信号 |
5～15Khz（幅值12V,零点10kHz）、4～20mA、1～5V、0-10V（可选） |
|
转速量程 |
0～1000、3000、6000、8000转/分 |
|
转速信号 |
60脉冲/转(无积累误差，幅值12VDC)、4-20mA、1～5V |
|
精 度 |
±0.25%、±0.5%F.S |
|
年稳定性 |
0.3%/年 |
|
绝缘电阻 |
≥200MΩ(100VDC) |
|
环境温度 |
-20～60℃（可定制高温型-20～120℃） |
|
相对湿度 |
0～90%RH |
|
安全过载 |
150%F·S |
|
极限过载 |
200%F·S |
|
频率响应 |
1 ms |
安装时应注意如下几个问题：
¤ 本传感器弹性体非常精小，严格限制过载，过载范围≤20%，否则极易损坏。
¤ 供电电压±15V的范围:不得低于± 14.5V 不得高于± 15.5V
¤ 接线必须正确,信号线输出不得对地,对电源短路,输出电流不大于10mA
¤ 屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接
|
