| 型 号： |

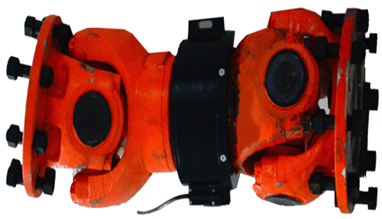

LTND-B 万向轴动态扭矩传感器（量程定制）
|
| 特点与用途： |
传感器直接利用石油钻机或大型设备的万向轴作为扭应变传感弹性体,将应变片粘贴在万向轴上作为扭应变传感器，扭矩信号耦合器直接固定在万向轴上。减少了标准型扭矩传感器必须使用的联轴器，避免了由于使用联轴器而带来的安装困难。可以长期工作,广泛应用于电机、发电机、减速机、柴油机等旋转动力设备系统的扭矩及机械功率检测。(占用万向轴轴向长度200mm径向增加60mm)
¤ 非接触数字信号传递功能，输出频率信号，精度高，稳定性好，抗干扰性强
¤ 即可测量静止（静态）扭矩信号，也可测量旋转（动态）扭矩信号
¤ 传递信号时与是否旋转，转速和转向无关。
¤ 体积小，重量轻，两端为轴键连接，易于安装
¤ 不需反复调零即可连续传递正反转扭矩信号
¤ 没有集流环等磨损件，可以高转速长时间运行
¤ 可任意位置,任意方向安装
|
|

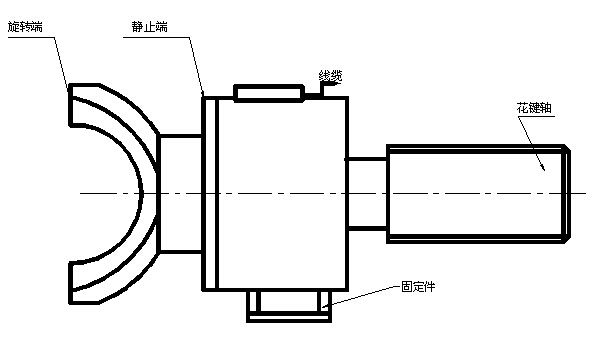

| 产品结构图： |
|
|
| 外形尺寸： |
见产品结构示意图，无标准尺寸，根据客户要求定制
|
|
| 技术参数： |
|
参数 |
技术指标 |
|
量 程 |
1万Nm---数百万Nm |
|
供电电源 |
±15V DC（适用频率信号输出）、
24V DC（适用0-5V、1-5V或±5V电压或4-20mA电流信号输出） |
|
扭矩信号 |
5～15Khz（幅值12V,零点10kHz）、4～20mA、1～5V、0-10V（可选） |
|
转速量程 |
0～3000转/分 |
|
转速信号 |
60脉冲/转(无积累误差，幅值12VDC)、4-20mA、1～5V |
|
精 度 |
±1%F.S（取决于万向轴材质及性能） |
|
年稳定性 |
0.3%/年 |
|
绝缘电阻 |
≥200MΩ(100VDC) |
|
环境温度 |
-20～60℃（可定制高温型-20～120℃） |
|
相对湿度 |
0～90%RH |
|
安全过载 |
150%F·S |
|
极限过载 |
200%F·S |
|
频率响应 |
1 ms |
安装时应注意如下几个问题：
¤ 将传感器的基座与设备的基座尽可能采用柔性固定(可以摆动),避免产生弯矩
¤ 供电电压±15V的范围:不得低于± 14.5V 不得高于± 15.5V
¤ 接线必须正确,信号线输出不得对地,对电源短路,输出电流不大于10mA
¤ 屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接
|
