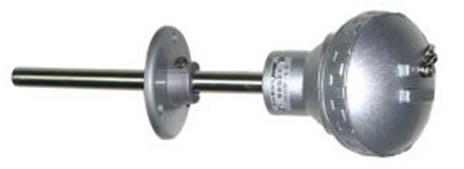

WZF 活动法兰式温度传感器

特点与用途：

工业装配式温度传感器以热电阻或热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中的-200℃～1600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

一体化温度变送器是由温度传感器和信号转换器组成，信号转换器安装在温度传感器的冷端接线盒内，温度传感器受温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号或其它0-5V等信号。

产品结构图：

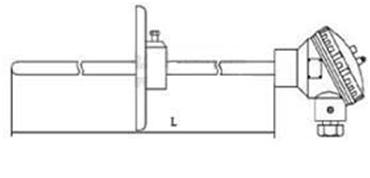

外形尺寸：

1、基本结构：传感器 +（连接装置+接线盒+保护管）+变送模块

2、长度表示方式：L=保护管总长×插入长度 (单位：mm，密封面以下为插入长度)

3、冷端长度：a. 降低传导和辐射温度，保护模块电路、接线端和线缆；稳定热电偶参比端的温场。

b. 冷端长度一般为150mm ；低于120℃的温度测量，冷端长度可以100mm 、50mm 。

c.大于250℃的温度测量，看温度对冷端影响情况适当加长，如250mm 、300mm。

4、过程连接：活动法兰

5、接线盒：防喷水型、隔爆型 Ex dⅡBT4，外壳防护等级IP65

6、保护管：管径选择要考虑结构强度、热响应时间和可维护性；材料的耐温、机械强度和化学特性。保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用；（铠装型可弯曲，相对耐震、耐压）常用材料有不锈钢lCr18Ni9Ti；中高温用高铝质瓷管、钢玉质瓷管。可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）。

技术参数：

传感器信号输出

代号

传感器

准确度 允许偏差△t ℃

温度测量范围

P

Pt100热电阻

A级 ±0.15+0.002.|t|

-50～300℃   -200～500℃

B级 ±0.30+0.005.|t|

K

K分度热电偶

±2.5℃或±0.75%.|t|

0～900℃    0～1100℃

0～1300℃

S

S分度热电偶

±1.5℃或±0.25%.|t|

0～1300℃     0～1600℃

需要A级热电阻、I级热电偶定货时注明

变送模块信号输出

代号

输出

准确度

供电

负载

A

4～20mA DC 二线制

0.5% 0.2% *

24V DC

≥650Ω

V

0～5V DC 三线制

0.5%

12V DC

2KΩ～200K

D

RS485通讯

(MODBUS RTU)

0.5% 0.2% *

12V DC

64点

根据使用方需要的量程、准确度和使用环境，由制造部门确定产品内部采用的传感器。

一般按0.5%准确度的产品供货，需要0.2%准确度的产品定货时注明。*

电路整体注封固化：适应潮湿、盐雾、粉尘、腐蚀、震动环境

供电：12～32VDC                    电路温漂：±0.005%/℃

使用环境温度：-30℃～85℃           使用相对湿度5%RH ～ 85%RH

极性保护，防过流、防过压             防浪涌、抗电磁干扰         本安型 Ex iaIICT4

输出保护、传感器异常判断功能：

传感器开路时输出＞23 mA ＜25mA，传感器短路时输出 ≤3.8mA
