| 型 号： |

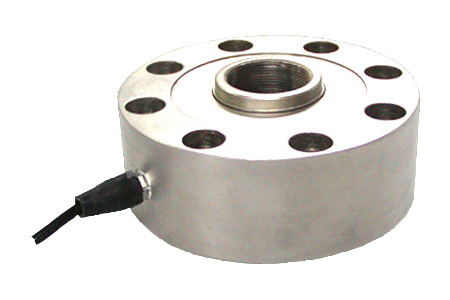

LTL-Y1 拉压传感器（200kg-30t）
|
| 特点与用途： |
该传感器采用轮幅式弹性体，拉、压两用，具有低外形、抗偏载、精度高、强度好等特点。广泛用于工业系统中力的测量和天车称、轨道衡、料斗称等各种电子自动称量系统中。（量程范围：0.2t - 30t）
|
|

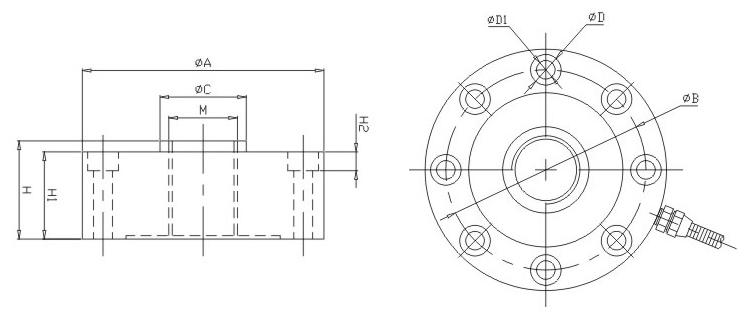

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
ØB |
ØC |
M |
H |
H1 |
H2 |
ØD |
ØD1 |
|
0.2-0.7t |
88 |
72 |
22 |
M12×1.75 |
34 |
31 |
7.2 |
8-Ø11 |
8-Ø7 |
|
1-5t |
105 |
89 |
32 |
M16×1.5 |
37 |
34 |
7.2 |
8-Ø11 |
8-Ø7 |
|
10-20t |
120.6 |
101.8 |
39 |
M32×1.5 |
53.5 |
41 |
10.5 |
8-Ø14 |
8-Ø9 |
|
30t |
141 |
116.8 |
50.4 |
M40×1.5 |
57.2 |
50.8 |
11 |
8-Ø18 |
8-Ø11 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
非线性 |
%F·S |
≤±0.03 |
|
滞后 |
%F·S |
≤±0.03 |
|
重复性 |
%F·S |
≤±0.03 |
|
蠕变 |
%F·S / 30min |
≤±0.03 |
|
零点温度系数 |
%F·S / 10℃ |
≤±0.03 |
|
灵敏度温度系数 |
%F·S / 10℃ |
≤±0.03 |
|
零点输出 |
%F·S |
≤±1 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入阻抗 |
Ω |
380±2Ω |
|
输出阻抗 |
Ω |
350±2Ω |
|
绝缘阻抗 |
MΩ |
≥5000 MΩ（50 VDC） |
|
安全过载范围 |
%F·S |
150%F·S |
|
推荐激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢或不锈钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
