| 型 号： |
LTY-H 油田荷重传感器（10t-20t）
|
| 特点与用途： |
传感器为筒式梁，焊接密封结构，具有动态性能好，综合精度高，防腐，防尘，防水的特点，可实现无线传输功能。 专门用于油田抽油机工作状况自动化测试及控制的信号采集、可直接输出各种标准信号接PLC或二次仪表。 （量程:10t-20t ）
|
|

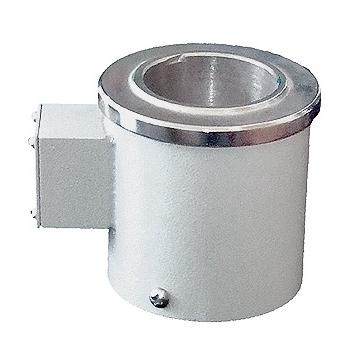

| 产品结构图： |
|
|

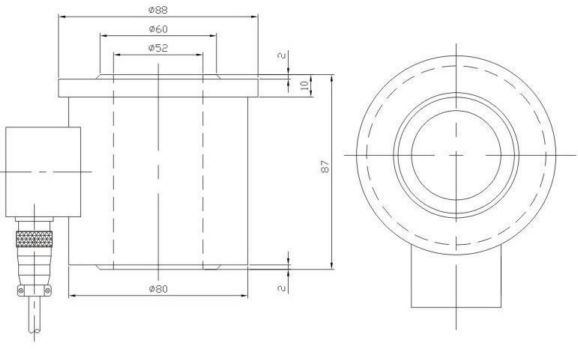

| 外形尺寸： |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.0-1.5 |
|
非线性 |
≤ %F·S |
±0.3 |
|
滞后 |
≤ %F·S |
±0.3 |
|
重复性 |
≤ %F·S |
±0.15 |
|
蠕变 |
≤ %F·S / 30min |
±0.1 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.1 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.1 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
750±20Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
