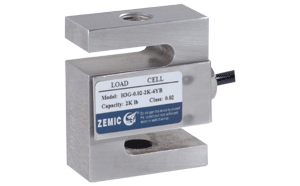

型   号: LTL-S2 拉压力传感器(1t-5t)
特点与用途: 采用S型结构设计,拉、压双向承载。应用先进的密封工艺,密封等级达到IP67,防水、防油、耐腐蚀,能在高湿度的环境中工作。广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力。

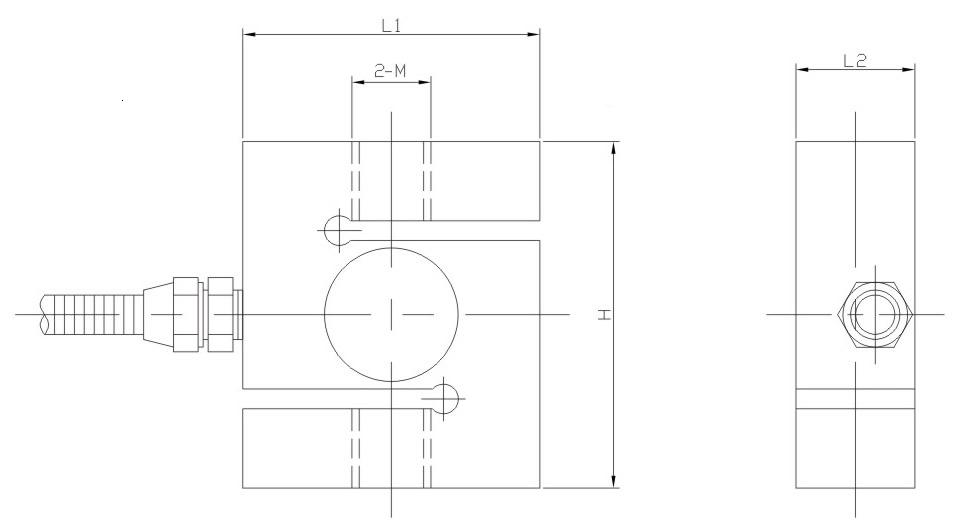

产品结构图:
外形尺寸:

量程

L1

H

L2

M

1t

60

70

25

M16×2

2t

64

70

25

M16×2

3t-5t

86

94

35

M18×1.5

技术参数:

参数

单位

技术指标

灵敏度

mV/V

2.0±0.05

非线性

%F·S

≤±0.03

滞后

%F·S

≤±0.03

重复性

%F·S

≤±0.03

蠕变

%F·S / 30min

≤±0.03

零点温度系数

%F·S / 10

≤±0.03

灵敏度温度系数

%F·S / 10

≤±0.03

零点输出

%F·S

≤±1

工作温度范围

-20 ~ +80

输入阻抗

Ω

380±2Ω

输出阻抗

Ω

350±2Ω

绝缘阻抗

MΩ

5000 MΩ(50 VDC

安全过载范围

%F·S

150%F·S

推荐激励电压

V

10V ~ 15V

材质

合金钢

防护等级

IP65

电缆线尺寸

Ø5Х2000mm

接线方式

电源:红(+) 黑(-       输出:绿(+) 白(-



外接变送器后,可设计成12VDC24VDC供电,05V420mARS485/MODBUS信号输出
