适合于多点温度、压力、液位的测量、报警与采集。各通道独立的调校功能，能有效减小传感器的误差、有效提高系统的测量、控制精度。可设置使用的总通道数。也可任意关闭不使用的通道，被关闭通道不再参与显示、报警、打印。

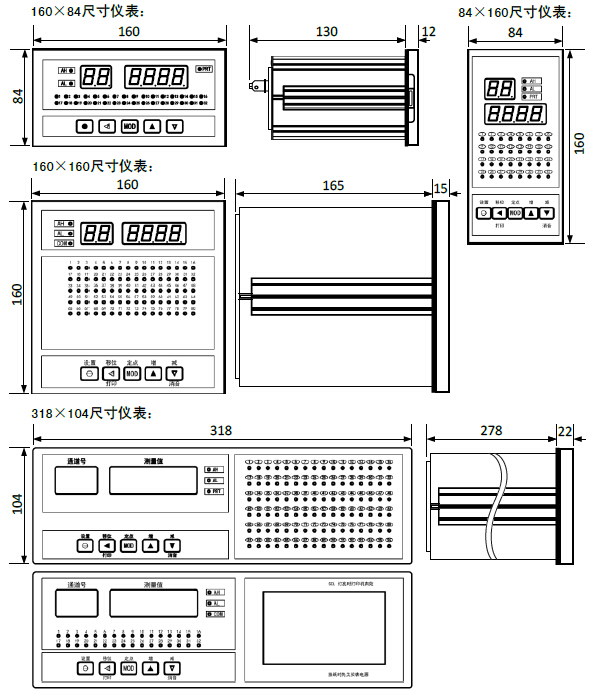

¤ 铝合金外壳，进口优质接线端子

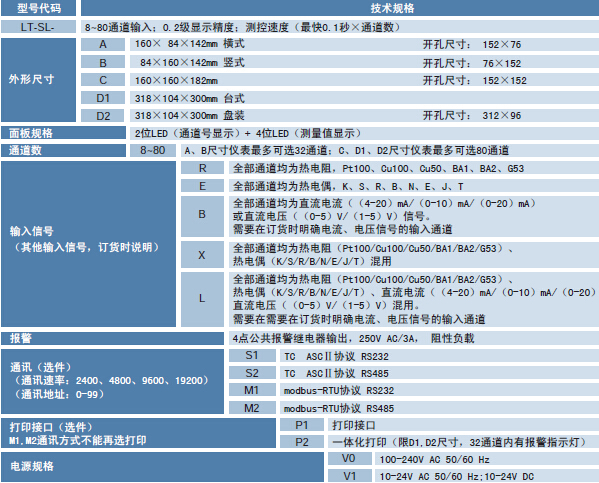

¤ 输入8—80通道，直流电压、直流电流、热电阻、热电偶等

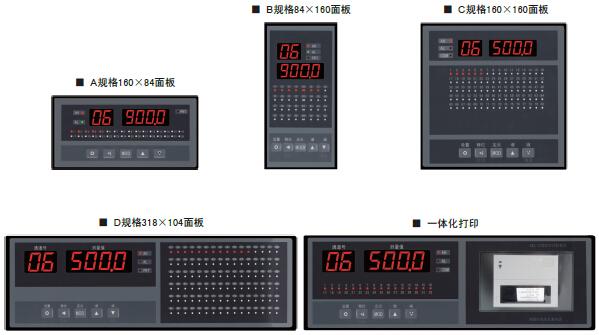

¤ 显示：2位LED通道号显示，4位测量值显示，显示范围：－1999～9999
¤ 精度：±0.2%FS，16位A/D转换器，显示分辩力1/10000
¤ 测控周期：0.1秒/每通道或0.2秒/每通道（热电偶通道）
¤ 热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置）
¤ 各通道独立设定信号类型、量程、报警值
¤ 各通道独立设定数字滤波时间常数，提高显示稳定性。
¤ 各通道独立设定零点和满度修正，提高系统测量精度。
¤ 各输入通道均带浪涌、过压保护，抗干扰能力达到III级
¤ 具备参数复制功能，可快速进行参数设置，大大减小参数设置的工作量。
¤ 标配通讯接口。可选择RS232或RS485，TC ASCⅡ协议或 modbus-RTU 协议。
¤ 可选配打印功能。可实现手动，定时，报警打印。
¤ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出，2种可设置的报警输出方式。
方式1：闪光报警器工作方式。
第1点报警输出：任何通道从非报警状态进入报警状态时闭合；自动延时恢复（确认）或面板按键恢复（确认）。
第2点报警输出：只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮： 表示该通道处于报警状态，且已确认。
方式2：各通道的两个报警设定点共用方式。
第1点报警输出：任何1个通道的第1报警设定点处于报警状态即闭合。
第2点报警输出：任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出：任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出：任何1个通道的第4报警设定点处于报警状态即闭合。
