| 型 号： |
LTZ-X 销轴式传感器 （2t-100t）
|
| 特点与用途： |
轴销式传感器是测量轴承、滑轮等构件的径向载荷或钢丝绳张力的专用传感器，它可以代替平衡滑轮、定滑轮的轴或其他形式的销轴安装在结构中作径向力测量。根据不同用途，方便地安装在两金属结构联接的挂钩处、索具卸扣、动滑轮（组）、定滑轮（组）、楔形接头、钢索索节、船用索具、开式螺旋扣、拉杆头部和叉形接头，联接叉、吊环、钢轮的轴孔内，既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力控制系统的机械部件大大简化。 （量程：0～100T，超过100t可定制,传感器量程非实际起吊重量，用户可根据实际倍率选择合适量程)
|
|

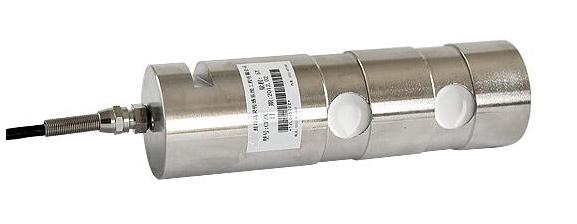

| 产品结构图： |
|
|

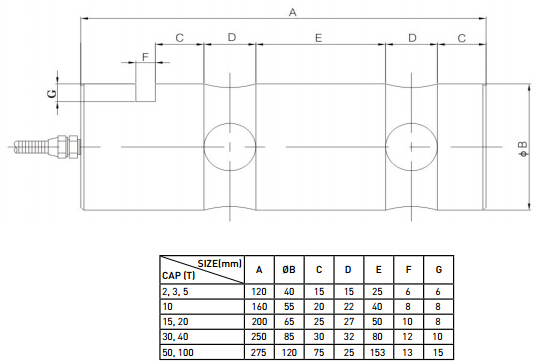

| 外形尺寸： |

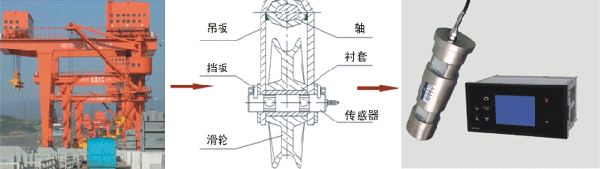

总体安装及连接示意图
轴销式传感器应用示意
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.0-1.5 |
|
非线性 |
≤ %F·S |
±0.1 |
|
滞后 |
≤ %F·S |
±0.1 |
|
重复性 |
≤ %F·S |
±0.05 |
|
蠕变 |
≤ %F·S / 30min |
±0.1 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
750±20Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
V |
10V ~ 15V |
|
材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
