| 型 号： |
LTZ-C 张力传感器 （1.5t-40t）
|

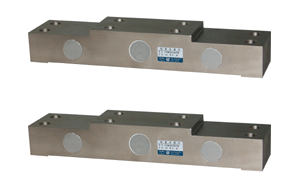

| 特点与用途： |
传感器为平板式双剪切梁结构，外形高度低，安装使用方便。过载能力强，受力状态稳定，横向干扰小，可获得较高的测量精度。适用于起重、水利等各种行业中轴承座下的张力测试及控制系统。（量程范围：1.5t - 40t）
|
|

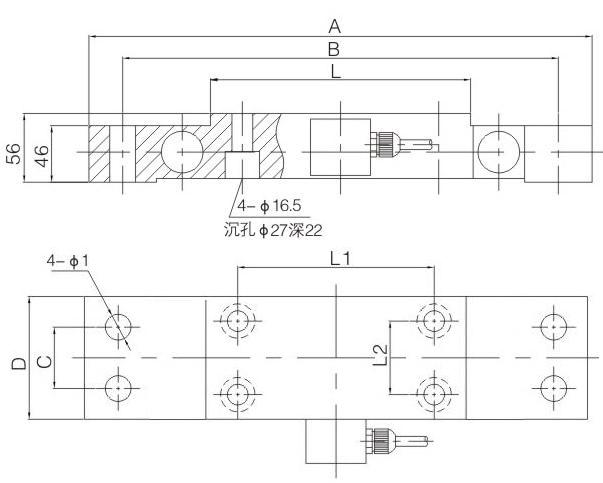

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
A |
B |
C |
D |
L |
L1 |
L2 |
φ1 |
|
1.5t |
350 |
310 |
38 |
75 |
152 |
100 |
40 |
17 |
|
2.5t |
410 |
355 |
50 |
100 |
182 |
130 |
60 |
21 |
|
4t |
410 |
355 |
50 |
100 |
212 |
160 |
60 |
21 |
|
10t-15t |
410 |
355 |
50 |
100 |
212 |
160 |
60 |
21 |
|
20t |
520 |
440 |
60 |
140 |
220 |
150 |
60 |
26 |
|
30t |
520 |
440 |
100 |
180 |
220 |
150 |
100 |
26 |
|
40t |
610 |
530 |
120 |
200 |
290 |
190 |
110 |
34 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.0～1.5±0.05 |
|
综合精度 |
≤ %F·S |
±0.1 |
|
蠕变 |
≤ %F·S / 30min |
±0.05 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.05 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
750±20Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
不锈钢或合金钢 |
|
防护等级 |
IP65 |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
