| 型 号： |

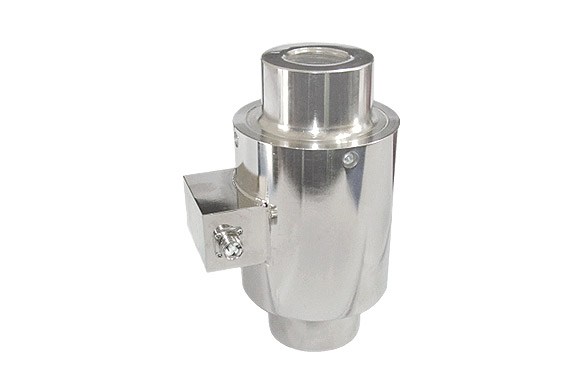

LTL-T 拉压传感器（10t-300t）
|
| 特点与用途： |
传感器采用国际流行的筒式结构形式，内外螺纹做承载连接，具有抗偏、抗侧能力，精度高、性能稳定可靠等特点。用于各种拉伸力和压缩力的测量，广泛应用于各种电子汽车衡、轨道衡、平台秤、料斗秤及其它各种称重测力的场合。（量程范围：10t - 300t）
|
|

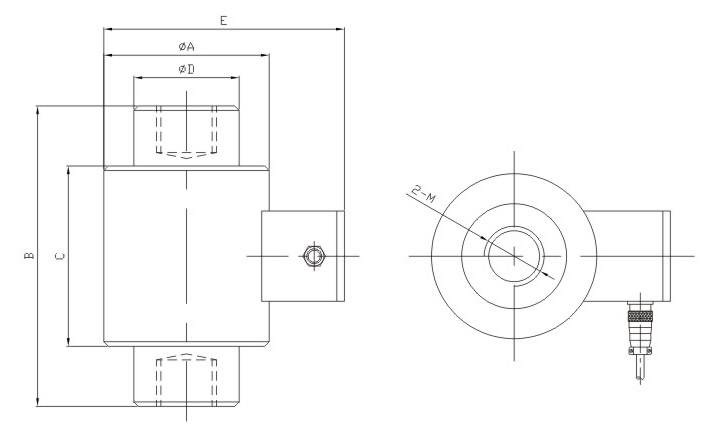

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
ØD |
B |
C |
2 - M |
E |
|
10t-30t |
110 |
70 |
200 |
120 |
M40×3 |
140 |
|
50t-100t |
155 |
115 |
324 |
200 |
M72×4 |
190 |
|
150t-200t |
200 |
166 |
420 |
240 |
M110×6 |
240 |
|
250t-300t |
238 |
190 |
500 |
280 |
M130×6 |
280 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
1.0-1.5 |
|
非线性 |
≤ %F·S |
±0.3 |
|
滞后 |
≤ %F·S |
±0.3 |
|
重复性 |
≤ %F·S |
±0.15 |
|
蠕变 |
≤ %F·S / 30min |
±0.3 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.1 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.1 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
750±10Ω |
|
输出电阻 |
Ω |
700±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
不合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
拉压式力传感器
|
|
