| 型 号： |
LTL-S4 拉力传感器（200kg-10t）
|
| 特点与用途： |
该传感器采用S型柱式作为弹性体，具有精度高、强度好、稳定性好等特点，广泛应用于天车称、料斗称、过程控制等的拉力测量。（量程范围：0.1t - 10t）
|
|

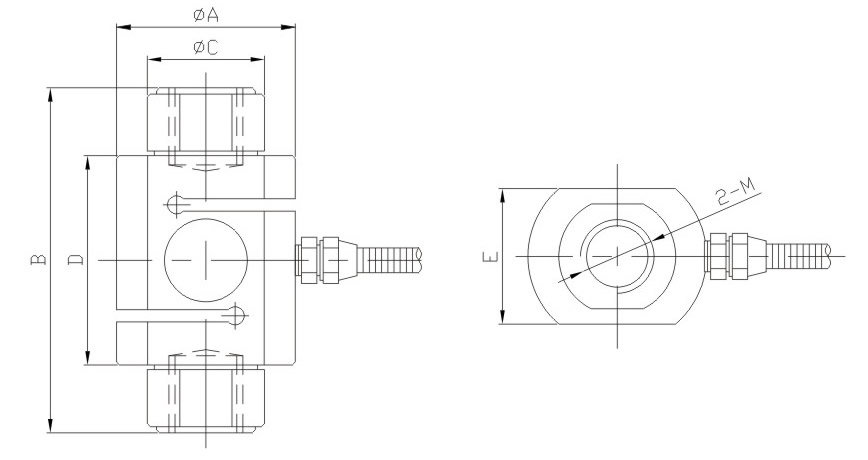

| 产品结构图： |
|
|
| 外形尺寸： |
|
量程 |
ØA |
B |
ØC |
D |
E |
2 - M |
|
0.2t-0.7t |
44 |
88 |
28 |
56 |
26 |
M16×1.5 |
|
1t - 5t |
58 |
112 |
38 |
68 |
44 |
M24×1.5 |
|
10 t |
84 |
160 |
60 |
103 |
58 |
M36×4 |
|
|
| 技术参数： |
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.05 |
|
综合精度 |
≤ %F·S |
±0.03 |
|
蠕变 |
≤ %F·S / 30min |
±0.03 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.03 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
350±20Ω |
|
输出电阻 |
Ω |
300±5Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
激励电压 |
VDC |
10V ~ 15V |
|
传感器材质 |
合金钢 |
|
防护等级 |
IP65 |
|
电缆线尺寸 |
Ø5Х2000mm |
|
接线方式 |
电源：红（+） 黑（-） 输出：绿（+） 白（-） |
|
备 注 |
外接变送器后，可设计成12VDC或24VDC供电，0～5V、4～20mA或RS485/MODBUS信号输出 |
|
